Transformator podstacji elektroenergetycznej typu skrzynkowego 1600 kva

Charakterystyka produktu

Cały transformator podstacji elektroenergetycznej typu skrzynkowego SGOB 1600 kva wyprodukowany w Chinach jest integrowany i montowany w fabryce jednocześnie, co obejmuje projektowanie, produkcję, montaż i okablowanie.  Po dokładnym sprawdzeniu przez producenta oraz testach i inspekcjach fabrycznych, produkt jest dostarczany w celu zapewnienia doskonałej dostawy do klienta.

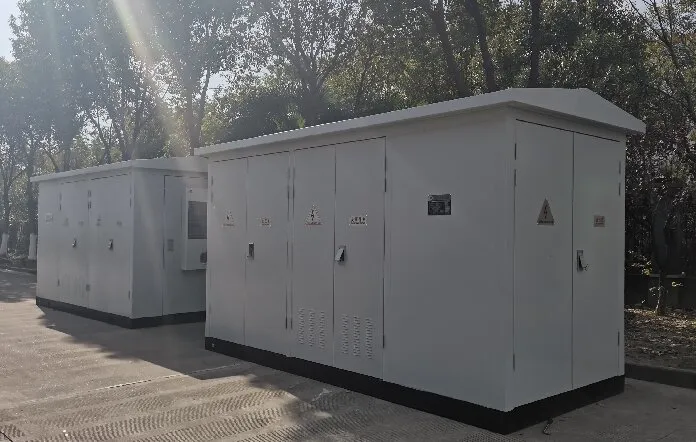

Prefabrykowany transformator podstacyjny o mocy 1600 kva typu kompaktowego ma zwartą konstrukcję i duże możliwości adaptacji.  Jej powierzchnia stanowi jedynie 30% do 40% powierzchni tradycyjnych podstacji.  Obsługuje różne formy fundamentów i nadaje się do scenariuszy o ograniczonej przestrzeni, takich jak miasta i strefy przemysłowe.

Ten kompaktowy transformator podstacji elektroenergetycznej SGOB 1600 kva, w pełni zamknięta konstrukcja, charakteryzuje się pyłoszczelnością, wilgocią, antykorozją i izolacją cieplną, przy stopniu ochrony IP54 lub wyższym, spełniając wymagania dotyczące długotrwałej, stabilnej pracy na zewnątrz.

Jest bezpieczny i inteligentny, wyposażony w pełną blokadę elektryczną i funkcje zabezpieczające. Ten trójfazowy transformator podstacji elektroenergetycznej o mocy 1600 kva może być opcjonalnie wyposażony w inteligentny system monitorowania, który obsługuje zdalne monitorowanie stanu i wczesne ostrzeganie o usterkach.

Wspieraj elastyczne dostosowywanie i dostarczaj opłacalne rozwiązania.  Wsparcie konfiguracji typów transformatorów (olejowych/suchych), metod linii wejściowych i wyjściowych oraz materiałów obudowy zgodnie z wymaganiami użytkownika, zmniejszając całkowite koszty inwestycji, eksploatacji i konserwacji.

Jaki jest skład transformatora podstacji elektroenergetycznej typu skrzynkowego 1600 kva?

1. Zespół przełączników wysokiego napięcia

Transformator podstacji elektroenergetycznej typu SGOB 1600 kva służy jako wlot mocy podstacji i jest zazwyczaj wyposażony w całkowicie izolowane jednostki główne z pierścieniem SF6 lub z izolacją stałą.  Podstawowe komponenty obejmują przełączniki obciążenia, bezpieczniki i rozłączniki wysokiego napięcia, które mogą zapewnić standardowe tryby zasilania sieci z dwoma pierścieniami mocy lub pojedynczych zacisków zasilania. Urządzenie jest wyposażone w kompletną funkcję blokady „pięć prewencji” i może zostać rozszerzone o interfejsy sterowania elektrycznego i monitorowania, zapewniając podstawowe warunki zdalnego sterowania i inteligentnego zarządzania.

2. Jednostka transformatorowa

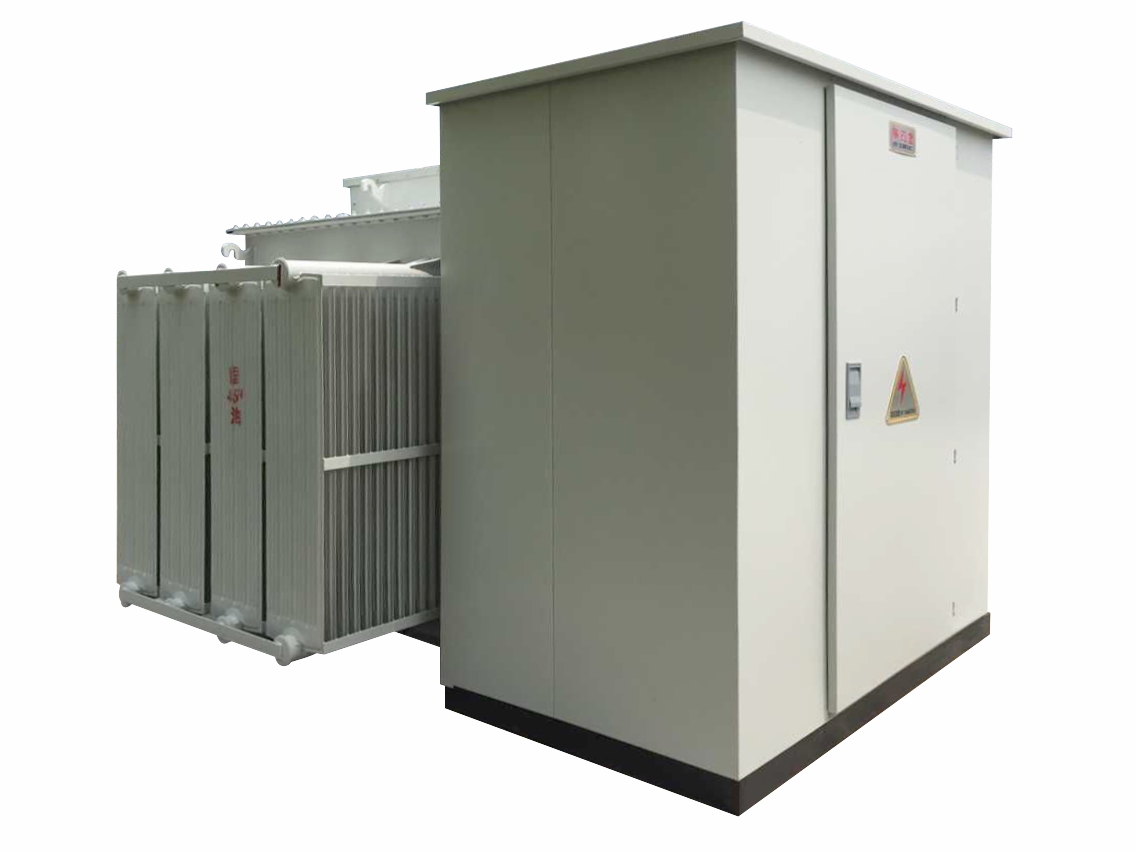

Jednostka ta stanowi rdzeń przetwarzania energii elektrycznej i może być wyposażona w transformator olejowy lub suchy o mocy 1600 kVA, zgodnie z wymaganiami projektu. Transformatory zanurzone w oleju charakteryzują się dobrą ekonomią i wysoką wydajnością odprowadzania ciepła, co czyni je uniwersalnym wyborem do zastosowań zewnętrznych.

3. Jednostka rozdzielcza niskiego napięcia

Jednostka ta odpowiada za dystrybucję, ochronę i zarządzanie energią elektryczną.  Obwód główny jest wyposażony w ogólną ochronę wyłącznikami w obudowie, a wiele obwodów odgałęzionych wyposażono w wyłączniki w obudowie formowanej, aby zapewnić oddzielne sterowanie. Jednostka jest standardowo wyposażona w inteligentne urządzenie do kompensacji mocy biernej, które może automatycznie regulować współczynnik mocy systemu. Jednocześnie instalowane są wielofunkcyjne liczniki monitorujące w czasie rzeczywistym dane takie jak prąd, napięcie, moc i zużycie energii, stanowiące podstawę do zarządzania eksploatacją.

4. Ogólna struktura pudełka

W korpusie skrzynki zastosowano znormalizowany moduł w kształcie oka, fizycznie izolujący i integrujący powyższe trzy jednostki funkcjonalne w solidną obudowę gospodarstwa domowego. Obudowa jest zwykle wykonana z antykorozyjnych płyt stalowych lub materiałów niemetalowych. Każda komora jest niezależnie uszczelniona, a ogólny poziom ochrony może osiągnąć IP54 lub wyższy, skutecznie zapobiegając erozji powodowanej przez wiatr, deszcz, kurz i mgłę solną. Wygląd jest kompaktowy, a kolor i materiał można dostosować do środowiska instalacji.
