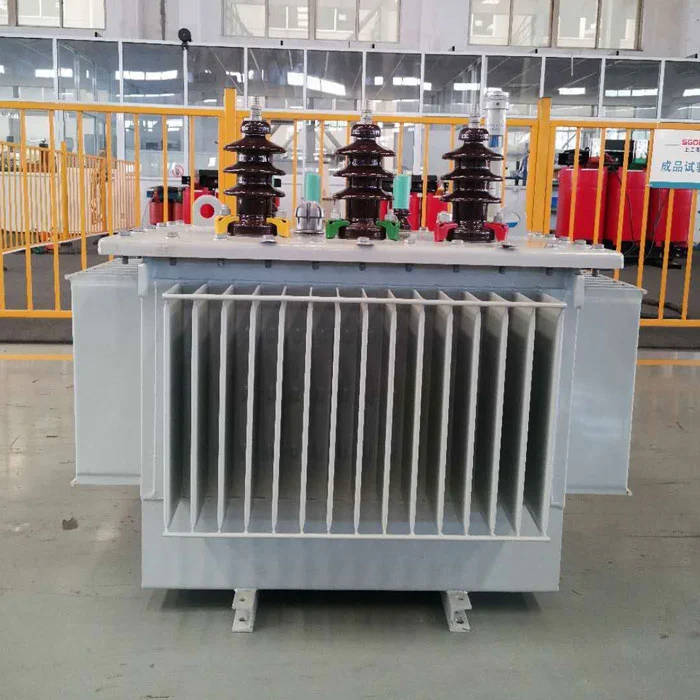

.Zanurzony zanurzony olej 80KVAjest uszczelnionym urządzeniem do konwersji mocy skonstruowanego z silikonowym rdzeniem stalowym i bez tlenu miedzianych uzwojeń. Ma spiralną cewkę z podłużnymi kanałami olejowymi w celu zwiększenia wewnętrznego rozpraszania ciepła. Struktura odporna na zwarcia wzmacnia podpory końcowe w celu ochrony przed przejściowymi wzrostami prądu. Dedykowany mechanizm podnoszenia i system pozycjonowania zapewnia stabilność transportu.
.Zanurzony zanurzony olej 80KVAMożna stosować w systemach dystrybucji mocy miejskiej, aby wytrzymać fluktuacje obciążenia w ciągu dnia, a rozproszenie ciepła z silnym olejem zapewnia ciągłe działanie pełnego obciążenia. Jego struktura oporna na korozję skutecznie blokuje korozję rozpylania soli na wilgotnych obszarach przybrzeżnych.
Wzmacniająca liczba szczeliny oleju izolacyjnego dla obszarów na dużej wysokości zmniejsza ryzyko wyładowania niskiego ciśnienia.
| MODEL | POJEMNOŚĆ (KVA) |
Hv (KV) |
Lv (KV) |
Brak utraty obciążenia (KW) |
BLISKOŚĆ (%) |
WAGA (Kg) |
WYMIAR (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Rozpuszczone składniki gazu są regularnie analizowane za pomocą analizy chromatograficznej, a diagnoza uszkodzenia wewnętrznego jest aktywowana, gdy stężenie acetylenu są nieprawidłowe. Poziom oleju jest monitorowany za pomocą dwukolorowego wskaźnika okien, a alarm awaryjny jest uruchamiany, gdy poziom oleju spadnie nagle. Wykonuje się roczne testy siły dielektrycznej oleju i wykonuje się filtrację oleju próżniowego, gdy napięcie rozpadu spadnie poniżej progu.
Przedłużone działanie poniżej określonej szybkości obciążenia spowodowało niską temperaturę oleju wZanurzony zanurzony olej 80KVA, co prowadzi do analizy wody i zmniejszonej siły izolacji. W celu utrzymania rozpuszczalności w wodzie w oleju wymagane jest regularne ogrzewanie o pełnym obciążeniu. Automatyczne ogrzewanie powinno być aktywowane podczas zamknięć zimowych w celu utrzymania temperatury oleju.
Natychmiast wykonaj test częstotliwości deformacji uzwojenia i porównaj go ze spektrum odniesienia. Sprawdź przemieszczenie śrub zatrzymywanych, zawieszając pokrywę i użyj laserowego ranfinder, aby weryfikować wymiary osiowe. Wykonaj test bez obciążenia w celu monitorowania nieprawidłowych harmonicznych wibracji. Jeśli rdzeń jest uziemiony w wielu punktach, zdemontuj i napraw izolację.
