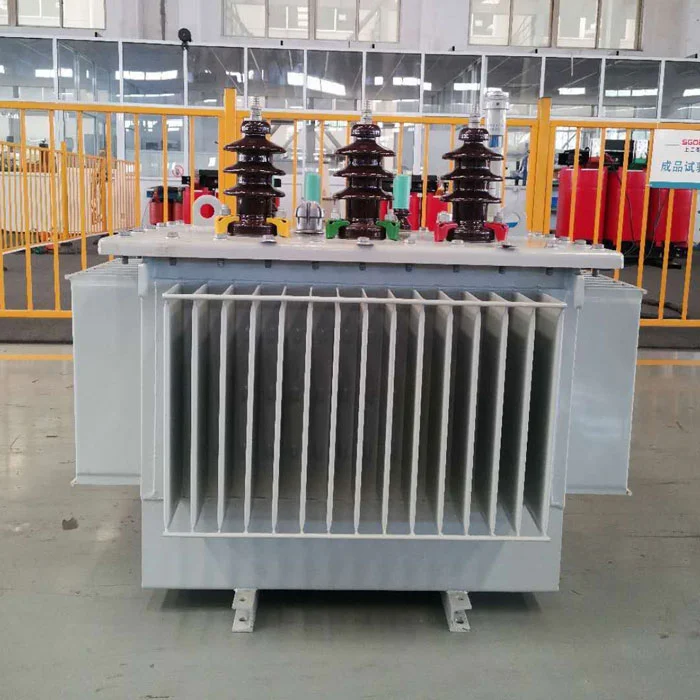

Shanghai Industrial Transformer Co., Ltd. dostarcza transformator zanurzony w oleju o mocy 80 kVA do komercyjnej dystrybucji energii. Podstawowe zastosowanie: obniżenie napięcia z 10 kV/20 kV do 0,4 kV w obiektach komercyjnych. Strata bez obciążenia 0,18 kW, utrata obciążenia 1,05 kW. Roczny koszt energii elektrycznej ok. 420 USD przy średnim obciążeniu 50%. Waga całkowita 540kg.
Producent:Shanghai Industrial Transformer Co., Ltd. (szac. 2007)
TheTransformator zanurzony w oleju o mocy 80 kVA do komercyjnej dystrybucji energiito powszechna specyfikacja dla małych i średnich obiektów komercyjnych, w tym sklepów ogólnospożywczych (300–500 m²), przychodni lokalnych, małych hoteli (20–30 pokoi) i warsztatów produkcji lekkiej o całkowitym obciążeniu przyłączeniowym w zakresie 150–250 amperów przy 0,4 kV.
| Typ wyposażenia | Ilość | Obciążenie częściowe (kVA) |
|---|---|---|
| Oświetlenie LED (100W każde) | 100 urządzeń | 10 |
| HVAC (chłodzenie 5 kW każdy) | 4 jednostki | 20 |
| Winda (7,5 kW) | 1 jednostka | 8 |
| Systemy kasowe + IT | 10 stanowisk pracy | 5 |
| Chłodnictwo (chłodnice komercyjne) | 6 jednostek | 12 |
| Różne placówki | - | 15 |
| Całkowite typowe obciążenie | 70 kVA | |
| Margines bezpieczeństwa | 10 kVA |
Ten transformator zanurzony w oleju o mocy 80 kVA do komercyjnej dystrybucji energii obsługuje powyższy typowy zestaw komercyjny z 10-15% rezerwą mocy na przyszłą rozbudowę.
| Pojemność znamionowa | 80 kVA |
| Napięcie pierwotne | 10 ±2×2,5% / 20 kV |
| Napięcie wtórne | Trójfazowe 400V / 230V |
| Częstotliwość | 50 Hz |
| Grupa połączeń | Dyn11 (standard) |
| Strata bez obciążenia (mierzona) | ≤0,18 kW (typowo 0,176-0,179) |
| Utrata obciążenia w temperaturze 75°C | ≤1,05 kW |
| Impedancja | 4% |
| Prąd bez obciążenia | ≤1,7% (typowo 1,5-1,6%) |
| Całkowita masa | 540 kg (masa oleju ok. 105 kg) |
| Wymiary przesyłki | 950 × 600 × 1250 mm (w skrzyni) |
| Metoda chłodzenia | ONAN (Olej Naturalny Powietrze Naturalny) |
| Poziom hałasu w odległości 1 m | ≤55 dB(A) |
| Parametr | Średnia testu fabrycznego | Limit IEC | Status |
|---|---|---|---|
| Strata bez obciążenia | 0,177 kW | 0,20 kW (maks.) | 11,5% poniżej limitu |
| Utrata obciążenia | 1,04 kW | 1,10 kW | 5,5% poniżej limitu |
| Prąd bez obciążenia | 1,55% | 2,0% | 22,5% poniżej limitu |
Podstawa obliczeń: transformator 80 kVA pracujący przy 50% średniego obciążenia (40 kVA), współczynnik mocy 0,85, godziny pracy 5840 godzin/rok (16 godz./dzień × 365 dni), stawka za energię elektryczną 0,12 USD/kWh.
| Rodzaj straty | Moc (kW) | Roczna energia (kWh) | Koszt roczny |
|---|---|---|---|
| Utrata obciążenia bez obciążenia (24/7) | 0.18 | 1577 | 189 dolarów |
| Utrata obciążenia (przy obciążeniu 50%) | 1,05 × (0,5)² = 0,26 | 1518 | 182 dolarów |
| Całkowity | średnio 0,44 | 3095 | 371 dolarów |
Przy średnim obciążeniu wynoszącym 60% (48 kVA) roczny koszt wzrasta do około 440 USD.
Transformatory komercyjne są często instalowane w pobliżu zajmowanych pomieszczeń. Źródła hałasu i jego łagodzenie w tym zakresieTransformator zanurzony w oleju o mocy 80 kVA do komercyjnej dystrybucji energii:
| Źródło hałasu | Składka | Łagodzenie w tym modelu |
|---|---|---|
| Magnetostrykcja rdzenia | 70% | Gęstość strumienia zmniejszona do 1,65 T (w porównaniu ze standardem 1,70 T) |
| Wentylator chłodzący (jeśli jest na wyposażeniu) | 0% | Żadnych fanów – tylko ONAN |
| Wibracje zbiornika | 20% | Podkładki antywibracyjne pomiędzy rdzeniem a zbiornikiem |
| Magnetyczny szum | 10% | Połączenia rdzeniowe schodkowe |
| Typ obiektu | Typowe maksymalne zapotrzebowanie | Zalecana ocena | Dlaczego |
|---|---|---|---|
| Mały sklep spożywczy (200m²) | 25-35 kVA | 50 kVA | Nadwymiarowy o mocy 80 kVA |
| Supermarket (500m²) | 55-70 kVA | 80 kVA | Pasuje do typowego obciążenia |
| Mały hotel (25 pokoi) | 50-65 kVA | 80 kVA | Pozwala na szczyty obciążenia AC |
| Społeczna przychodnia zdrowia | 40-60 kVA | 80 kVA | Marża przepięciowa sprzętu medycznego |
| Lekki warsztat mechaniczny (3-5 maszyn) | 50-75 kVA | 80 kVA | Prąd rozruchowy silnika |
| Budynek biurowy (1500m²) | 60-85 kVA | 100 kVA | Granica 80 kVA |
Jeśli szczytowe zapotrzebowanie przekracza 70 kVA przez ponad 4 godziny bez przerwy, wybierz zamiast tego 100 kVA.
| Wymóg | To jednostka o mocy 80 kVA | Notatki |
|---|---|---|
| Potrzebna powierzchnia podłogi | 0,45 m² (870×510mm) | Plus dostęp od przodu 600 mm |
| Ładowanie podłogi | 540kg + zbiornik oleju | Minimum 1000 kg/m² |
| Wysokość sufitu | Minimum 2,2 m | Dostęp do tulei |
| Otwór wentylacyjny | Wlot + wylot 0,15 m² | Konwekcja naturalna |
| Ochrona przeciwpożarowa | Pomieszczenie zgodne z IEC 60076-12 | Obowiązkowe w przypadku zastosowań wewnętrznych wypełnionych olejem |
| Usuwanie materiałów palnych | 1,5 m | Według NFPA 70 |
Do każdego transformatora zanurzonego w oleju o mocy 80 kVA do komercyjnej dystrybucji energii dołączony jest raport z testów zawierający następujące zmierzone wartości (a nie tylko wynik pozytywny/negatywny):
Kupujący otrzymują raport w formacie PDF z numerem seryjnym identyfikującym partię produkcyjną.
Shanghai Industrial Transformer Co., Ltd. dostarczyła 47 jednostek o mocy 80 kVA (S11-M-80/10) w okresie od stycznia 2024 r. do stycznia 2026 r.
Jednostki te trafiły do klientów na Filipinach (12 szt.), Indonezji (8 szt.), Nigerii (6 szt.), Wietnamie (5 szt.) oraz krajowych Chinach (16 szt.). Dane kontaktowe klientów referencyjnych można udostępnić w ramach umowy o zachowaniu poufności.
TenTransformator zanurzony w oleju o mocy 80 kVA do komercyjnej dystrybucji energiizapewnia zmierzoną fabrycznie średnią stratę bez obciążenia na poziomie 0,177 kW, poziom hałasu ≤55 dB(A) i brak roszczeń gwarancyjnych w przypadku 47 dostarczonych jednostek. Nadaje się do supermarketów, małych hoteli i lekkich obiektów handlowych wymagających zasilania 150-250 A przy 0,4 kV.
