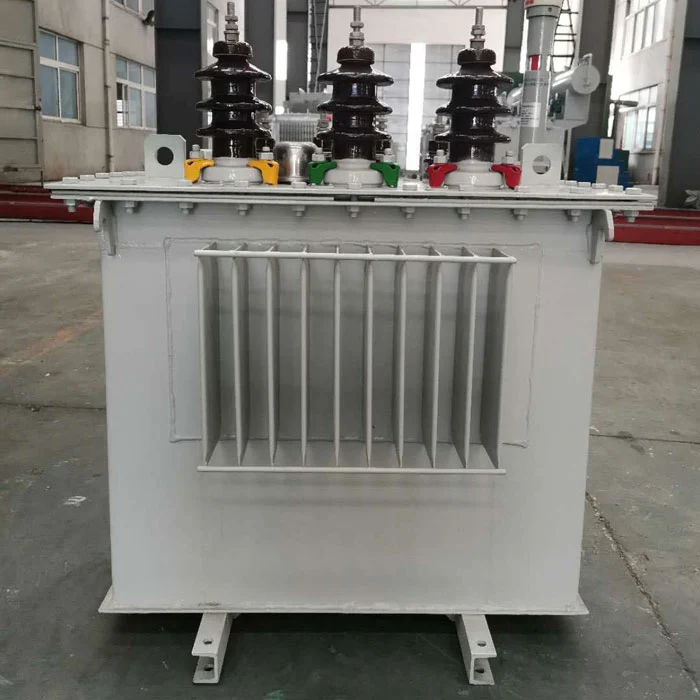

SGOB Efektywne rozpraszanie ciepła Transformator dystrybucyjny 100 kVA Eksport dostaw do Chin został zaprojektowany z myślą o stabilnej kontroli termicznej przy ciągłym obciążeniu. Dzięki zoptymalizowanemu chłodzeniu z obiegiem oleju i rdzeniowi ze stali krzemowej o niskich stratach zapewnia efektywne zarządzanie ciepłem, mniejsze straty energii i niezawodne działanie w komercyjnych i przemysłowych sieciach energetycznych.
SGOBTransformator dystrybucyjny o mocy 100 kVA do efektywnego odprowadzania ciepła Exporter został zaprojektowany z myślą o praktycznym nastawieniu do pracy w terenie, kładąc nacisk na zachowanie w temperaturze, możliwość dostosowania obciążenia i stabilność w długim cyklu, a nie na dane dotyczące wydajności pochodzące wyłącznie z laboratorium.
W wielu standardowych transformatorach rozdzielczych ciepło jest zarządzane głównie poprzez podstawową konwekcję oleju bez zoptymalizowanych wewnętrznych ścieżek przepływu. Często prowadzi to do miejscowego wzrostu temperatury pod ciągłym obciążeniem.
SGOB poprawia to, koncentrując się na optymalizacji ścieżki cieplnej:
- Redukuje strefy zastoju oleju wewnątrz konstrukcji zbiornika
- Poprawia kierunkowy przepływ oleju w kanałach uzwojenia
- Poprawia wydajność wymiany ciepła między cewką a olejem
- Kontroluje powstawanie hotspotów pod długotrwałym obciążeniem
- Stabilizuje krzywą wzrostu temperatury zamiast krótkoterminowej kontroli szczytowej
W porównaniu z konwencjonalnymi modelami kluczowym ulepszeniem nie jest „więcej chłodzenia”, ale bardziej kontrolowana dystrybucja ciepła.
Transformator dystrybucyjny SGOB o mocy 100 kVA do efektywnego rozpraszania ciepła został zaprojektowany w oparciu o rzeczywiste środowiska instalacyjne, takie jak budynki komercyjne, małe fabryki i podstacje zewnętrzne.
Najważniejsze cechy konstrukcyjne:
- Wzmocnione wsparcie uzwojenia w celu zmniejszenia odkształceń pod wpływem rozszerzalności cieplnej
- Zoptymalizowany odstęp cewek w celu poprawy penetracji oleju
- Mechaniczny system blokowania redukujący przemieszczenia wywołane wibracjami
- Konstrukcja zbiornika zaprojektowana z myślą o stałej cyrkulacji konwekcyjnej
- Poprawiona stabilność uszczelnienia, aby zapobiec starzeniu termicznemu spowodowanemu wilgocią
Struktura ta skupia się na długoterminowej niezawodności pola, a nie na krótkoterminowej wydajności testów.
Zamiast jedynie zwiększać wydajność chłodniczą, SGOB redukuje ciepło u źródła wytwarzania.
Podejście inżynieryjne:
- Stal krzemowa o wysokiej przepuszczalności zmniejsza straty prądu magnesującego
- Układ uzwojeń miedzianych minimalizuje nagrzewanie oporowe
- Struktura rdzenia typu step-lap poprawia równowagę rozkładu strumienia
- Zmniejszone nagrzewanie harmoniczne w warunkach zmiennego obciążenia
- Niższe straty prądu wirowego dzięki zoptymalizowanemu procesowi laminowania
Strategia „najpierw zredukuj ciepło, a następnie rozprosz” poprawia wydajność skuteczniej niż modernizacje polegające wyłącznie na chłodzeniu.
W porównaniu z transformatorami suchymi lub transformatorami wentylowanymi, zanurzenie w oleju zapewnia wyraźne korzyści termiczne:
Zalety systemu zanurzonego w oleju SGOB:
- Olej pełni funkcję zarówno izolacji, jak i nośnika ciepła
- Szybsze rozprowadzanie ciepła w porównaniu do systemów chłodzenia powietrzem
- Bardziej stabilna temperatura w cyklach obciążenia szczytowego
- Lepsza tolerancja na przeciążenia przy krótkotrwałym dużym zapotrzebowaniu
- Mniejsze ryzyko uszkodzenia izolacji na skutek skoków temperatury
Dzięki temu jest bardziej odpowiedni do środowisk niestabilnych lub o zmiennym obciążeniu.
Inżynieria materiałowa odgrywa kluczową rolę w wydajności rozpraszania ciepła:
- Materiał rdzenia: niskostratna stal krzemowa o ziarnie zorientowanym
- Przewodnik: miedź beztlenowa o stabilnej rezystywności pod wpływem ciepła
- Izolacja: kompozytowy system olejowo-papierowy o wytrzymałości termicznej
- Uszczelnienie: guma zapobiegająca starzeniu, zapewniająca stabilność ciśnienia wewnętrznego
- Stal konstrukcyjna: wzmocniony korpus zbiornika zapewniający równowagę cieplną i ciśnieniową
Wszystkie materiały są weryfikowane poprzez kontrolę przychodzącą zgodną z kontrolą systemu ISO9001.
| Model | Wydajność (kVA) | WN (kV) | NN (kV) | Strata bez obciążenia (kW) | Impedancja (%) | Waga (kg) | Wymiar (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBTransformator dystrybucyjny o mocy 100 kVA do efektywnego odprowadzania ciepłajest odpowiedni dla użytkowników wymagających stabilnej, wielogodzinnej pracy przy minimalnych wahaniach temperatury.
Typowe środowiska aplikacji:
- Detaliczne i komercyjne systemy dystrybucji energii elektrycznej
- Małe warsztaty produkcyjne i przetwórstwa
- Miejskie mieszkaniowe stacje transformatorowe
- Obiekty automatyki przemysłowej lekkiej
- Infrastruktura systemów zasilania pomocniczego
- Środowiska o mieszanym obciążeniu i częstych zmianach obciążenia
Konstrukcja zapewniająca stabilność termiczną jest szczególnie korzystna w środowiskach o wysokiej temperaturze otoczenia lub ograniczonej wentylacji.
Większość konwencjonalnych transformatorów opiera się głównie na pasywnym obiegu oleju bez zoptymalizowanej architektury przepływu wewnętrznego, co może powodować nierówny rozkład temperatury.
SGOB poprawia to, skupiając się na trzech rzeczywistych lukach operacyjnych:
- Nierównomierny rozkład ciepła wewnątrz konstrukcji uzwojenia
- Powolne przenoszenie ciepła przy ciągłym dużym obciążeniu
- Niewystarczająca stabilność termiczna podczas wahań obciążenia
Transformator rozdzielczy 100 kVA rozwiązuje te problemy poprzez przeprojektowanie wewnętrznych ścieżek przepływu oleju i wzmocnienie spójności wymiany ciepła, zamiast po prostu zwiększać grubość materiału lub rozmiar zbiornika.
SGOB jest produkowany przez Shanghai Industry Transformers Co., Ltd., ze zintegrowanymi możliwościami produkcyjnymi:
- 40 000 m² nowoczesnej bazy produkcyjnej
- Linie do cięcia i układania stali krzemowej CNC
- Zautomatyzowane systemy nawijania cewek i suszenia próżniowego
- Laboratoria badań parametrów elektrycznych
- Pełna zgodność z normami IEC60076 i GB1094
Firma koncentruje się na stabilnej masowej produkcji na potrzeby globalnych projektów infrastrukturalnych, a nie na pojedynczych, niestandardowych jednostkach.
Każda jednostka transformatora rozdzielczego 100 kVA przechodzi wieloetapową walidację:
- Testowanie wzrostu temperatury w warunkach pełnego obciążenia
- Weryfikacja efektywności obiegu oleju
- Testowanie wytrzymałości izolacji i dielektrycznej
- Ocena naprężeń mechanicznych zwarć
- Pomiar strat (bez obciążenia i strat obciążenia)
Zapewnia to spójne zachowanie termiczne przed wysyłką.
SGOBTransformator dystrybucyjny o mocy 100 kVA do efektywnego odprowadzania ciepłajest pozycjonowany jako rozwiązanie dystrybucyjne zoptymalizowane pod kątem stabilności termicznej. Zamiast polegać na konwencjonalnych założeniach dotyczących chłodzenia, poprawia wewnętrzną kontrolę przepływu ciepła, zmniejsza nagrzewanie spowodowane stratami i poprawia jednorodność temperatury, dzięki czemu nadaje się do długoterminowych komercyjnych i przemysłowych systemów dystrybucji energii wymagających stabilnej pracy i zmniejszonej zależności od konserwacji.
