A Transformator suchy 500 kVAstało się jednym z najczęściej stosowanych rozwiązań w zakresie dystrybucji zasilania w budynkach komercyjnych, obiektach przemysłowych, systemach energii odnawialnej, instytucjach opieki zdrowotnej i centrach danych. W przeciwieństwie do transformatorów olejowych, transformatory suche zapewniają większe bezpieczeństwo, mniejsze wymagania konserwacyjne i przyjazną dla środowiska pracę.
Ten kompleksowy przewodnik zawiera wszystko, co kupujący powinni wiedzieć o transformatorach suchych 500 kVA, w tym zasady działania, specyfikacje techniczne, zalety, uwagi dotyczące instalacji, zastosowania przemysłowe, praktyki konserwacji i zalecenia dotyczące zakupów. Niezależnie od tego, czy planujesz nowy projekt elektryczny, czy modernizujesz istniejący system, ten artykuł pomoże Ci podjąć świadome decyzje.
Co to jest transformator suchy 500 kVA?

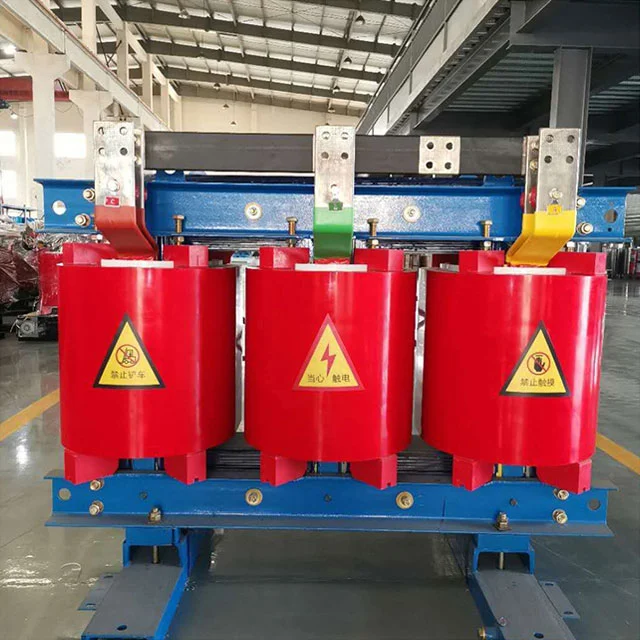

Transformator suchy o mocy 500 kVA to transformator elektryczny średniej mocy przeznaczony do przesyłania energii elektrycznej pomiędzy obwodami poprzez indukcję elektromagnetyczną bez stosowania oleju izolacyjnego jako środka chłodzącego.
Zamiast oleju, transformatory suche wykorzystują cyrkulację powietrza i specjalistyczne systemy izolacyjne w celu odprowadzania ciepła powstającego podczas pracy. Uzwojenia są zazwyczaj izolowane przy użyciu wysokiej jakości żywicy epoksydowej lub materiałów impregnowanych pod ciśnieniem.
Wartość znamionowa 500 kVA wskazuje, że transformator może wytrzymać moc pozorną do 500 kilowoltoamperów, dzięki czemu nadaje się do średniej wielkości obiektów przemysłowych i handlowych.
| Parametr |
Typowa wartość |
| Pojemność |
500 kVA |
| Częstotliwość |
50 Hz / 60 Hz |
| Metoda chłodzenia |
AN/AF |
| Klasa izolacji |
F/H |
| Poziom ochrony |
IP20-IP54 |
Jak działa suchy transformator 500 kVA?
Zasada działania opiera się na indukcji elektromagnetycznej. Energia elektryczna wchodzi do uzwojenia pierwotnego, tworząc strumień magnetyczny w rdzeniu transformatora. To pole magnetyczne indukuje napięcie w uzwojeniu wtórnym, umożliwiając przenoszenie mocy przy różnych poziomach napięcia.
Rdzeń transformatora jest zwykle wytwarzany przy użyciu wysokiej jakości laminatów ze stali krzemowej, aby zminimalizować straty energii i zmaksymalizować wydajność.
Transformatory suche opierają się na systemach chłodzenia powietrzem naturalnym lub wymuszonym. Ciepło wytwarzane przez uzwojenia jest odprowadzane bezpośrednio do otaczającego środowiska, co eliminuje potrzebę stosowania zbiorników oleju i związanej z nimi konserwacji.
Typowe dane techniczne
Specyfikacje różnią się w zależności od wymagań projektu, lokalnych standardów i środowiska instalacji.
| Funkcja |
Typowa specyfikacja |
| Napięcie pierwotne |
11 kV / 10 kV / 13,8 kV |
| Napięcie wtórne |
400 V / 415 V / 480 V |
| Efektywność |
Powyżej 98% |
| Wzrost temperatury |
80 tys.-100 tys |
| Poziom hałasu |
Konstrukcja o niskim poziomie hałasu |
Główne zalety transformatorów suchych
Zwiększone bezpieczeństwo
Jedną z najważniejszych korzyści jest bezpieczeństwo przeciwpożarowe. Ponieważ nie stosuje się oleju, praktycznie nie ma ryzyka wycieku oleju, spalenia lub zanieczyszczenia środowiska.
Minimalna konserwacja
- Nie jest wymagane badanie oleju
- Brak kosztów wymiany oleju
- Skrócone harmonogramy konserwacji
- Niższe koszty operacyjne
Przyjazny dla środowiska
Transformatory suche eliminują możliwość skażenia gleby lub wód gruntowych na skutek wycieków oleju izolacyjnego.
Kompaktowa instalacja
Wiele obiektów preferuje transformatory suche, ponieważ można je zainstalować bliżej ośrodków obciążenia, co zmniejsza koszty kabli i straty przesyłowe.
Doskonała odporność na wilgoć
Nowoczesne technologie żywic lanych zapewniają dużą odporność na wilgoć, kurz i zanieczyszczenia przemysłowe.
Typowe zastosowania branżowe
Wszechstronność transformatorów suchych o mocy 500 kVA umożliwia zastosowanie w wielu sektorach.
| Przemysł |
Aplikacja |
| Budynki Handlowe |
Systemy dystrybucji energii |
| Zakłady Produkcyjne |
Dostawa sprzętu produkcyjnego |
| Szpitale |
Wsparcie mocy krytycznej |
| Centra danych |
Niezawodna dystrybucja energii |
| Energia Odnawialna |
Integracja energii słonecznej i wiatrowej |
| Lotniska |
Infrastruktura systemów elektroenergetycznych |
Transformator suchy a transformator wypełniony olejem
| Czynnik |
Transformator suchy |
Transformator wypełniony olejem |
| Ryzyko pożaru |
Bardzo niski |
Wyższy |
| Konserwacja |
Niski |
Umiarkowany |
| Wpływ na środowisko |
Doskonały |
Potencjalne ryzyko wycieku |
| Instalacja wewnętrzna |
Ideał |
Ograniczony |
| Koszt początkowy |
Wyższy |
Niżej |
Chociaż początkowa cena zakupu może być wyższa, długoterminowe oszczędności operacyjne często sprawiają, że transformatory suche są opłacalną inwestycją.
Jak wybrać odpowiedni transformator suchy 500 kVA
Wybór odpowiedniego transformatora wymaga oceny wielu czynników technicznych i operacyjnych.
- Wymagania dotyczące napięcia wejściowego i wyjściowego
- Załaduj profil i przyszłe plany ekspansji
- Warunki temperatury otoczenia
- Miejsce instalacji
- Wymagany poziom ochrony
- Poziomy zniekształceń harmonicznych
- Cele efektywności energetycznej
- Lokalne przepisy elektryczne
Współpraca z doświadczonymi producentami pomaga zapewnić odpowiednie dostosowanie i zgodność ze specyfikacjami projektu.
Najlepsze praktyki instalacyjne
Właściwy montaż znacząco wpływa na niezawodność i żywotność transformatora.
- Zapewnij odpowiednią przestrzeń wentylacyjną
- Zachowaj odstępy zalecane przez producenta
- Zainstaluj systemy monitorowania temperatury
- Zapewnij skuteczne uziemienie
- Chronić przed nadmiernym gromadzeniem się kurzu
- Przed podłączeniem zasilania sprawdź połączenia elektryczne
Należy regularnie przeprowadzać testy rozruchowe w celu sprawdzenia gotowości operacyjnej.
Przewodnik konserwacji i przeglądów
Mimo że transformatory suche wymagają mniej konserwacji niż jednostki wypełnione olejem, rutynowe inspekcje pozostają niezbędne.
Przegląd miesięczny
- Ocena stanu wizualnego
- Sprawdź ścieżki wentylacyjne
- Monitoruj temperaturę roboczą
- Sprawdź połączenia elektryczne
Coroczna inspekcja
- Analiza termowizyjna
- Badanie rezystancji izolacji
- Czyszczenie elementów wewnętrznych
- Weryfikacja momentu obrotowego zacisków
Konserwacja zapobiegawcza może znacznie ograniczyć nieoczekiwane przestoje i wydłużyć żywotność.
Czynniki kosztowe i analiza ROI
Na cenę transformatora wpływa kilka czynników:
- Jakość materiału rdzenia
- Uzwojenia miedziane lub aluminiowe
- Technologia izolacji
- Oceny wydajności
- Wymagania dotyczące obudowy ochronnej
- Poziom dostosowania
- Standardy certyfikacji
Chociaż koszty początkowe są różne, poprawa efektywności energetycznej i zmniejszone koszty konserwacji często przynoszą atrakcyjne długoterminowe zyski.
Przyszłe trendy w technologii transformatorowej
Przemysł transformatorowy nadal ewoluuje wraz z rozwojem inteligentnych sieci i ekspansją energii odnawialnej.
- Integracja monitoringu cyfrowego
- Diagnostyka z obsługą IoT
- Zdalne monitorowanie stanu
- Materiały magnetyczne o wyższej wydajności
- Zaawansowane systemy zarządzania temperaturą
- Inteligentne platformy konserwacji predykcyjnej
Innowacje te pomagają operatorom osiągnąć większą niezawodność, lepszą wydajność i niższe koszty cyklu życia.
Często zadawane pytania
P1: Jaka jest oczekiwana żywotność suchego transformatora 500 kVA?
Prawidłowo konserwowany suchy transformator może działać niezawodnie przez 25 do 35 lat lub dłużej w normalnych warunkach.
P2: Czy transformator suchy o mocy 500 kVA można zainstalować w pomieszczeniu zamkniętym?
Tak. Transformatory suche są specjalnie zaprojektowane do instalacji wewnętrznych, gdzie priorytetem jest bezpieczeństwo i ochrona środowiska.
P3: Czy suchy transformator nadaje się do projektów związanych z energią odnawialną?
Absolutnie. Wiele obiektów zajmujących się energią słoneczną i wiatrową wykorzystuje transformatory suche ze względu na ich bezpieczeństwo, wydajność i niskie wymagania konserwacyjne.
P4: Jak często należy przeprowadzać konserwację?
Rutynowe inspekcje wizualne powinny odbywać się co miesiąc, natomiast kompleksowe testy są zazwyczaj zalecane co roku.
P5: Jakie są główne zalety w porównaniu z transformatorami wypełnionymi olejem?
Kluczowe zalety to zwiększone bezpieczeństwo przeciwpożarowe, zmniejszona konserwacja, przyjazność dla środowiska i łatwiejsza instalacja wewnątrz pomieszczeń.
P6: Czy transformatory suche poradzą sobie w trudnych warunkach?
Nowoczesne konstrukcje z żywicy lanej zapewniają doskonałą odporność na wilgoć, kurz i zanieczyszczenia przemysłowe, jeśli są odpowiednio dobrane.
Wniosek
Transformator suchy o mocy 500 kVA zapewnia idealną równowagę bezpieczeństwa, wydajności, niezawodności i odpowiedzialności za środowisko. Ponieważ branże coraz częściej traktują priorytetowo ciągłość działania i zrównoważoną infrastrukturę, transformatory suche nadal zyskują popularność w sektorach komercyjnym, przemysłowym, opieki zdrowotnej i energii odnawialnej.
Rozumiejąc specyfikacje techniczne, wymagania instalacyjne, praktyki konserwacji i scenariusze zastosowań, decydenci mogą zmaksymalizować wartość inwestycji w transformatory, zapewniając jednocześnie niezawodną dystrybucję mocy na nadchodzące lata.
Dla organizacji poszukujących wysokiej jakości rozwiązań transformatorowych,Shanghai Industrial Transformer Co., Ltd. zapewnia profesjonalne wsparcie inżynieryjne, niestandardową produkcję transformatorów i niezawodne technologie dystrybucji energii dostosowane do różnorodnych potrzeb branżowych.
Skontaktuj się z namiDzisiaj, aby omówić wymagania Twojego projektu i odkryć najbardziej odpowiednie rozwiązanie suchego transformatora 500 kVA dla Twojego obiektu.
