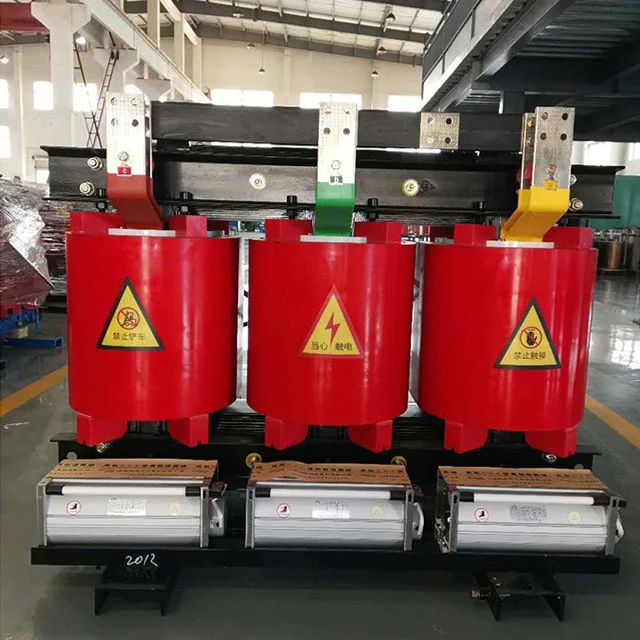

SGOB jest wiodącym suchym transformatorem, dostawcą i eksporterem w Chinach 2000KVA. Suchy transformator SGOB 2000KVA to solidne urządzenie elektryczne zaprojektowane w celu zaspokojenia wymagań nowoczesnych ustawień przemysłowych i komercyjnych. Z oceną mocy 2000 kilokolt-amperes (KVA), ten transformator oferuje niezrównaną wydajność i niezawodność.
Suchy transformator SGOB 2000KVA to solidne urządzenie elektryczne zaprojektowane w celu zaspokojenia wymagań nowoczesnych ustawień przemysłowych i komercyjnych. Z oceną mocy 2000 kilokolt-amperes (KVA), ten transformator oferuje niezrównaną wydajność i niezawodność.
Jego konstrukcja typu suchego eliminuje ryzyko wycieków oleju i zanieczyszczenia środowiska, co czyni go przyjaznym ekologicznym i zrównoważonym wyborem. Kompaktowy ślad i solidne kompilację Transformatora zapewniają, że można go łatwo zainstalować i obsługiwać w różnych środowiskach, w tym z ograniczeniami przestrzeni.
Suchy transformator SGOB 2000KVA ma zaawansowane systemy chłodzenia, aby zapewnić wydajne i ciche działanie. Minimalizuje to zanieczyszczenie hałasu i wytwarzanie ciepła, przedłużając żywotność transformatora i zwiększając ogólną wydajność. Jego energooszczędny projekt minimalizuje straty mocy i maksymalizuje dostarczanie mocy do obciążenia, zmniejszając rachunki za energię i ślady węglowe.
Transformator można dostosować, aby spełnić określone wymagania klientów, oferując szereg opcji dostosowanych do różnych aplikacji. Jego modułowa konstrukcja umożliwia łatwy dostęp i konserwację, zmniejszając czas przestojów i koszty operacyjne. Suchy transformator SGOB 2000KVA jest zgodny ze standardami i przepisami branżowymi, zapewniając bezpieczeństwo i niezawodność we wszystkich aplikacjach.
Funkcje produktu
Casting epoksydowy odlew 2000KVA suchy transformator wyprodukowany przez Shanghai Industrial Transformer Co., Ltd. jest opracowywany i zaprojektowany we współpracy z Shenyang Transformer Research Institute poprzez wprowadzenie zaawansowanych technologii zagranicznych. Wskaźnik niezawodności produktu osiągnął międzynarodowy poziom zaawansowany.
Suchy transformator SGOB 2000KVA jest bezpieczny, płomień-retardant i ognioodpornych, bez zanieczyszczeń, i może być bezpośrednio zainstalowany w centrum obciążenia. Jest bezobsługowy, łatwy w instalacji, ma niskie kompleksowe koszty operacyjne, niskie straty, dobra wydajność odporna na wilgoć, może działać normalnie przy 100% wilgotności i może zostać uruchomiona bez wstępnego suszenia po wyłączeniu. Ma niskie częściowe rozładowanie, niski hałas, silny funkcja rozpraszania ciepła i może działać przy 150% obciążeniu znamionowym w warunkach chłodzenia wymuszonego powietrza.
Suchy transformator SGOB 2000KVA jest obecnie szeroko stosowany w wieżowcach, centrach komercyjnych, lotniskach, stacjach, dokach, metrach, fabrykach, podziemnych stacjach dystrybucji, platform wiertniczej naftowej, elektrownie i innych miejscach o trudnych warunkach i warunkach użytkowania.
Główne materiały i funkcje
Cewka wykorzystuje izolowany drut miedziany klasy F jako przewodnik i włókno szklane i materiał kompozytowy żywicy epoksydowej jako izolację. Jego współczynnik ekspansji jest zbliżony do przewodu miedzi i ma dobrą odporność na uderzenie, odporność na zmianę temperatury i odporność na pęknięcie. Wszystkie elementy włókna szklanego i żywicy epoksydowej są samorozważące i nie będą nadal płonąć. W tym samym czasie cewka wysokiego napięcia jest odlewana żywicą epoksydową pod 1 MBAR próżniową i nie ma pęcherzyków w cewce, zapewniając, że częściowe rozładowanie cewki jest niewielkie. Jednocześnie utrata transformatora jest skutecznie zmniejszona.
Żelazny rdzeń transformatora jest wykonany z serii 30EH120 o wysokiej wydajności silikonowej stali silikonowej z uporządkowaną orientacją ziarna importowaną ze stali Nippon w Japonii, z 45 ° stawów pełnych łowek i czteropoziomowego stosu krok po kroku. Powierzchnia żelaznego rdzenia jest uszczelniona farbą izolacyjną żywicy, aby zapobiec wilgoci i rdzy, a dwa zaciski i elementy mocujące mają warstwy ochronne przeciwkorozyjne. Cały żelazny rdzeń przyjmuje niestosowane żelazne jarzmo i stalową strukturę płytki ciągnącej, która skutecznie zmniejsza utratę bez obciążenia, prąd bez obciążenia i hałas rdzenia żelaza.
W przypadku cewek niskiego napięcia i wysokiego prądu naprężenie zwarciowe jest duże, gdy występuje zwarcie, a liczba zakrętów niskiego napięcia jest niewielka. Im większy jest prąd o niskim napięciu, tym bardziej widoczny będzie problem niestabilnych zwrotów amperowych, gdy zostanie użyty typ uzwojenia drutu. Należy również wziąć pod uwagę problem z rozpraszaniem ciepła. W tym czasie użycie uzwojenia folii do niskiego napięcia może lepiej rozwiązać powyższe problemy. Przede wszystkim produkty foliowe nie mają zakrętów osiowych i kątowych krętych okrętów. Zakręty amperów uzwojeń o wysokim i niskim napięciu są zrównoważone, a naprężenie osiowe transformatora jest małe, gdy występuje zwarcie. Po drugie, ze względu na cienką izolację, wielowarstwowe kanały powietrzne można ustawić na woli, a problem rozpraszania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki przyjmuje spawanie ochrony ksenonu na w pełni automatycznej maszynie uzwojenia folii, która ma wysoką precyzję, niską opór spawania i bez zewnętrznego procesu spawania. Izolacja DMD jest stosowana między warstwami uzwojenia, a końce są uszczelnione i utwardzane żywicą po uzwojeniu.
Przyjmuje się przesadny wentylator chłodzący, który ma charakterystykę niskiego hałasu, silnego ciśnienia wiatru, pięknego wyglądu itp., I zwiększa pojemność przeciążenia transformatora. Kontrola temperatury przyjmuje inteligentny kontroler temperatury w celu poprawy bezpieczeństwa i niezawodności działania transformatora.
Opis produktu
Izolowany przez żywicę żywicą epoksydową Transformator suchy jest bardzo bezpiecznym produktem. Można go bezpośrednio zainstalować w centrum obciążenia. Działa dobrze w 100% środowisku wilgotności bez wstępnego suszenia. Był szeroko stosowany w polu konstrukcyjnym, centrum komercyjnym, lotnisku, stacji, porcie, metra, fabryki, podziemnej stacji dystrybucji zasilania, platformie wiertniczej olejowej, elektrownia itp.
Funkcje produktu
● Odporność na ogień
● Odporność na wilgoć
● Łatwa konserwacja i instalacja
● Dobre bieganie podczas trudnych warunków środowiskowych
● Produkt niepełny
● Niska utrata podczas kompleksowej operacji
Parametry
| MODEL | Brak utraty obciążenia (W) |
Utrata obciążenia (120%) |
BLISKOŚĆ (%) |
Prąd noload (%) |
Poziom hałasu (LPA) db |
WAGA (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (b) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | Wymiar (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | Pojemność (KVA) | DŁUGOŚĆ (MM) |
Szerokość (mm) | WYSOKOŚĆ (MM) |
Podłużne (mm) | Poziome (MM) | Waga (kg) |
| SC (z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Profil firmy
Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą urządzeń do dystrybucji elektrycznej. Nasze produkty obejmują:
● Transformatory immerowane olejem
● Transformatory olejowe 35 kV
● Transformatory mocy suchej izolacji żywicy ekspoksyjnej
● Amorficzne transformatory rozkładu stopu
● Transformatory fotowoltaiczne
● Transformatory energii wiatrowej
● Transformatory podstacji w stylu pudełka
Nasza firma została założona w 2007 roku i dziś ma warsztaty o powierzchni 40 000 m2 i ponad 200 pracowników. Nasze produkty są szeroko stosowane w szerokiej gamie branż, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemikalia, budownictwo, porty, lotniska, infrastruktura kolejowa i miejska.
Produkujemy również powiązane sprzęt, takie jak szafki elektryczne i obudowy, pudełka rozdzielnicze, rozszerzamy naszą linię produktu na inne obszary związane z mocą, takie jak złącza gorące, kable elektryczne i powiązane sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowej platformy dostaw elektrycznych i części dla części dla naszej globalnej bazy klientów.
Polegamy na naszym ścisłym systemie kontroli jakości, aby dostarczyć produkty najwyższej jakości. Z naszych 200 pracowników 46 to doświadczenie inżynierów. Nasz system jakości obejmuje kwalifikacje dla:
● National Transformers Quality Supervision w Chinach
● ISO-9001: 2008 System zarządzania jakością
● ISO-14001: 2004 System zarządzania środowiskiem
● System zdrowia i bezpieczeństwa OHSMS18000
Nasze patenty:
Nasze możliwości testowania produkcji i jakości obejmują:
● Automatyczne uzwojenie folii
● Cyfrowa blacha i odcinanie stali silikonowej
● W pełni automatyczny piekarnik suszenia próżniowy i linia lakier
● Haefly częściowy tester rozładowania
● Haefly Power Analyzer
● Analizator harmoniczny Haefly
Rezultatem jest doskonały produkt o wysokiej wydajności, niższej rozpraszaniu mocy i niskiego hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
