Transformator suchy 100 kva

Transformator suchy SGOB 100 kva stanowi świadectwo postępu w elektrotechnice, zaspokajając różnorodne potrzeby energetyczne gałęzi przemysłu na całym świecie. Transformator ten, o mocy znamionowej 100 kilowoltoamperów (kva), został specjalnie zaprojektowany, aby sprostać rygorystycznym wymaganiom nowoczesnych zastosowań przemysłowych, komercyjnych i mieszkaniowych.

In the industrial sector, the SGOB 100kva Dry Transformer is indispensable. Its robust construction and high-efficiency performance make it ideal for use in heavy-duty machinery and process automation systems. From manufacturing plants to mining operations, this transformer ensures a stable and reliable power supply, minimizing downtime and maximizing productivity. Its dry-type design eliminates the risk of oil leaks and fires, enhancing safety and reducing maintenance costs.

Sektor komercyjny również w znacznym stopniu korzysta z suchego transformatora SGOB 100 kva. Jego niewielkie rozmiary i łatwość instalacji sprawiają, że jest to doskonały wybór do montażu w ciasnych przestrzeniach w budynkach biurowych, sklepach detalicznych i placówkach służby zdrowia. Energooszczędna praca transformatora przyczynia się do oszczędności kosztów i zrównoważenia środowiskowego, co odpowiada rosnącemu naciskowi branży na rozwiązania w zakresie zielonej energii.

Zastosowania mieszkaniowe również mogą wykorzystać zalety suchego transformatora SGOB 100 kva. Jego zdolność do radzenia sobie ze zmiennymi obciążeniami i dostosowywania się do szczytowego zapotrzebowania na moc zapewnia stabilne zasilanie różnych urządzeń i systemów w domach i mieszkaniach. Niezawodność i bezpieczeństwo tego transformatora sprawiają, że jest to zaufany wybór dla nowoczesnych gospodarstw domowych.

Branża suchych transformatorów SGOB 100 kva stale się rozwija, napędzana postępem technologii i materiałoznawstwa. Producenci inwestują w badania i rozwój, aby zwiększyć wydajność, trwałość i bezpieczeństwo transformatora. Obejmuje to zastosowanie zaawansowanych materiałów, takich jak wysokiej jakości stal krzemowa i żywica epoksydowa, w celu poprawy parametrów termicznych i elektrycznych transformatora.

Dostosowanie i elastyczność to także kluczowe aspekty branży suchych transformatorów SGOB 100 kva. Producenci oferują szereg opcji, w tym różne poziomy napięcia, połączenia wejściowe i wyjściowe oraz konfiguracje montażu, umożliwiając użytkownikom końcowym dostosowanie transformatora do ich specyficznych wymagań. Gwarantuje to, że transformator spełnia unikalne potrzeby energetyczne różnych zastosowań, zwiększając jego wszechstronność i użyteczność.

Zgodność z przepisami to kolejny krytyczny aspekt branży suchych transformatorów SGOB 100 kva. Producenci muszą przestrzegać rygorystycznych norm bezpieczeństwa i wydajności ustalonych przez organy regulacyjne, aby zapewnić niezawodność i bezpieczeństwo transformatora. Obejmuje to przeprowadzanie rygorystycznych procesów testowania i certyfikacji w celu sprawdzenia zgodności transformatora z normami i przepisami branżowymi.

CECHY PRODUKTU

The epoxy resin cast 100kva Dry Transformer produced by Shanghai Industrial Transformer Co., Ltd. is developed and designed in cooperation with Shenyang Transformer Research Institute by introducing advanced foreign technology. The product reliability index has reached the international advanced level.

Transformator suchy SGOB 100kva jest bezpieczny, trudnopalny i ognioodporny, wolny od zanieczyszczeń i może być instalowany bezpośrednio w centrum załadunku. Jest bezobsługowy, łatwy w instalacji, ma niski całkowity koszt eksploatacji, niskie straty, dobrą odporność na wilgoć, może normalnie pracować przy 100% wilgotności i można go uruchomić bez wstępnego suszenia po wyłączeniu. Charakteryzuje się niskim wyładowaniem niezupełnym, niskim poziomem hałasu, silną funkcją rozpraszania ciepła i może pracować przy obciążeniu znamionowym 150% w warunkach wymuszonego chłodzenia powietrzem.

Transformatory suche SGOB 100kva są obecnie szeroko stosowane w wieżowcach, centrach handlowych, lotniskach, stacjach, dokach, metrze, fabrykach, podziemnych stacjach dystrybucyjnych, morskich platformach wiertniczych, elektrowniach i innych miejscach o trudnych warunkach i warunkach użytkowania.

Główne materiały i funkcje

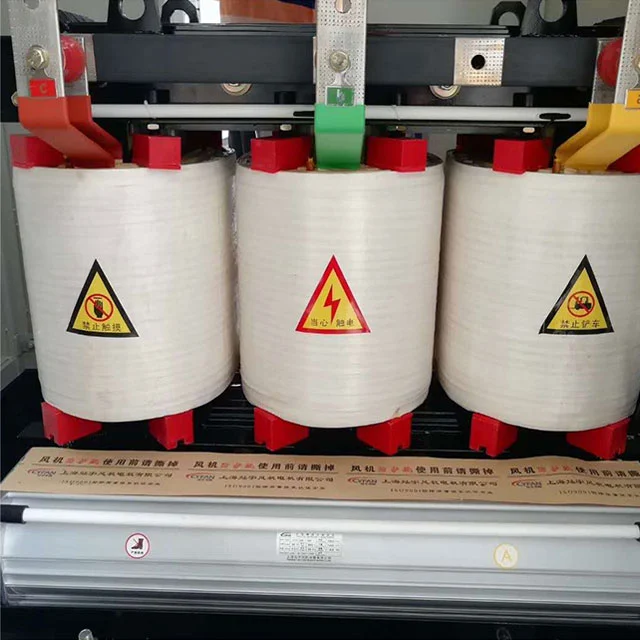

W cewce zastosowano izolowany drut miedziany klasy F jako przewodnik oraz włókno szklane i materiał kompozytowy z żywicy epoksydowej jako izolację. Jego współczynnik rozszerzalności jest zbliżony do współczynnika rozszerzalności przewodu miedzianego i ma dobrą odporność na uderzenia, odporność na zmiany temperatury i odporność na pękanie. Wszystkie składniki włókna szklanego i żywicy epoksydowej są samogasnące i nie będą się palić. Jednocześnie cewka wysokiego napięcia jest odlewana z żywicy epoksydowej w stanie próżni 1 mbar, a wewnątrz cewki nie ma pęcherzyków, co zapewnia niewielkie wyładowanie częściowe cewki. Jednocześnie skutecznie zmniejsza się strata transformatora.

The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.

W przypadku cewek niskonapięciowych i wysokoprądowych naprężenia zwarciowe są duże w przypadku zwarcia, a liczba zwojów niskiego napięcia jest niewielka. Im większy jest prąd niskiego napięcia, tym bardziej widoczny będzie problem niestabilnych amperozwojów, gdy używany jest typ uzwojenia drutu. Należy również wziąć pod uwagę problem odprowadzania ciepła. W tej chwili zastosowanie uzwojenia foliowego dla niskiego napięcia może lepiej rozwiązać powyższe problemy. Przede wszystkim produkty foliowe nie mają zwojów osiowych i kątów spiralnych osiowych uzwojeń. Amperozwojenia uzwojeń wysokiego i niskiego napięcia są zrównoważone, a naprężenie osiowe transformatora jest małe w przypadku wystąpienia zwarcia. Po drugie, dzięki cienkiej izolacji, wielowarstwowe kanały powietrzne można dowolnie konfigurować, a problem odprowadzania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki wykorzystuje spawanie ksenonowe na w pełni automatycznej maszynie do nawijania folii, która charakteryzuje się wysoką precyzją, niskim oporem spawania i brakiem zewnętrznego procesu spawania. Pomiędzy warstwami uzwojenia stosuje się izolację DMD, a końce po nawinięciu są uszczelniane i utwardzane żywicą.

The cross-flow top-blowing cooling fan is adopted, which has the characteristics of low noise, high wind pressure, beautiful appearance, etc., and enhances the overload capacity of the transformer. The temperature control adopts an intelligent temperature controller to improve the safety and reliability of the transformer operation.

OPIS PRODUKTU

Transformator suchy izolowany żywicą epoksydową jest produktem bardzo bezpiecznym. Można go zainstalować bezpośrednio w centrum załadunku. Dobrze sprawdza się w środowisku o 100% wilgotności, bez wstępnego suszenia. Jest szeroko stosowany w budownictwie, centrum handlowym, lotnisku, stacji, porcie, metrze, fabryce, podziemnej stacji dystrybucji energii, morskiej platformie wiertniczej, elektrowni itp.

CECHY PRODUKTU

● Ognioodporne

● Odporność na wilgoć

● Łatwa konserwacja i instalacja

● Dobrze działa w trudnych warunkach otoczenia

● Produkt nie zanieczyszczający środowiska

● Niskie straty podczas kompleksowej eksploatacji

PARAMETRY

PROFIL FIRMY

Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą pełnego asortymentu sprzętu do dystrybucji energii elektrycznej. Nasze produkty obejmują:

● Transformatory zanurzone w oleju

● Transformatory olejowe 35KV

● Expoxy resin insulation dry-type power transformers

● Transformatory rozdzielcze ze stopu amorficznego

● Transformatory fotowoltaiczne

● Transformatory elektrowni wiatrowych

● Transformatory podstacyjne typu skrzynkowego

Nasza firma została założona w 2007 roku i obecnie posiada warsztat o powierzchni 40 000 m2 i zatrudnia ponad 200 pracowników. Nasze produkty znajdują szerokie zastosowanie w wielu gałęziach przemysłu, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemia, budownictwo, porty, lotniska, infrastruktura kolejowa i komunalna.

Produkujemy również powiązany sprzęt, taki jak szafy i obudowy elektryczne, skrzynki rozdzielcze. Obecnie rozszerzamy naszą linię produktów o inne obszary związane z zasilaniem, takie jak złącza termokurczliwe, kable elektryczne i powiązany sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowego rozwiązania platforma dostaw sprzętu elektrycznego i części dla naszej globalnej bazy klientów.

Aby dostarczać produkty najwyższej jakości, polegamy na naszym rygorystycznym systemie kontroli jakości. Spośród 200 naszych pracowników 46 to inżynierowie z doświadczeniem. Nasz system jakości obejmuje kwalifikacje w zakresie:

● Krajowe Centrum Nadzoru Jakości Transformatorów w Chinach

● System Zarządzania Jakością ISO-9001:2008

● System Zarządzania Środowiskowego ISO-14001:2004

● System BHP OHSMS18000

Nasze patenty:

Nasze możliwości produkcyjne i testowania jakości obejmują:

● Automatyczne zwijanie folii

● Cyfrowe blachowanie i cięcie stali silikonowej

● W pełni automatyczny piec do suszenia próżniowego i linia lakiernicza

● Tester wyładowań niezupełnych HAEFLY

● Analizator mocy HAEFLY

● Analizator harmonicznych HAEFLY

Rezultatem jest doskonały produkt o wysokiej wydajności, niższym rozpraszaniu mocy i niskim poziomie hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
