Transformator suchy SGOB 30 kva to wszechstronne i niezawodne rozwiązanie do transformacji zasilania, zaprojektowane w celu zaspokojenia różnorodnych potrzeb nowoczesnych obiektów przemysłowych, komercyjnych i mieszkaniowych. Jego sucha konstrukcja, wysoka wydajność, kompaktowa konstrukcja i zaawansowane systemy zabezpieczeń sprawiają, że jest to idealny wybór do zastosowań, w których przestrzeń jest ograniczona, a bezpieczeństwo jest najważniejsze. Dzięki konfigurowalnym opcjom i solidnej konstrukcji transformator zapewnia długoterminową niezawodność i wydajność, co czyni go cennym dodatkiem do każdej infrastruktury elektrycznej.
Transformator suchy SGOB 30 kva to wysokowydajne, kompaktowe i niezawodne rozwiązanie do transformacji mocy, zaprojektowane do szerokiego zakresu zastosowań, w których przestrzeń jest ograniczeniem, a bezpieczeństwo jest najważniejsze. Transformator ten, o mocy znamionowej wynoszącej 30 kilowoltoamperów (kva), został specjalnie zaprojektowany, aby sprostać wymaganiom nowoczesnych zastosowań przemysłowych, komercyjnych i mieszkaniowych.
Kluczowe funkcje
Konstrukcja typu suchego:
Rdzeń i uzwojenia transformatora są otoczone materiałem trudnopalnym, odpornym na wilgoć i przyjaznym dla środowiska, co eliminuje potrzebę stosowania oleju izolacyjnego.
Taka sucha konstrukcja sprawia, że transformator jest bezpieczniejszy w obsłudze i łatwiejszy w utrzymaniu, ponieważ eliminuje ryzyko wycieków oleju i pożarów.
Wysoka wydajność:
Transformator suchy SGOB 30 kva został zaprojektowany tak, aby minimalizować straty energii podczas przenoszenia mocy, zapewniając jego pracę z wysokimi poziomami sprawności.
Przyczynia się to do oszczędności w rachunkach za energię elektryczną i zmniejsza ślad środowiskowy użytkownika końcowego.
Kompaktowa konstrukcja:
Dzięki eleganckiej i kompaktowej konstrukcji transformator zajmuje minimalną przestrzeń, co czyni go idealnym do instalacji w ograniczonych przestrzeniach.
Konstrukcja ta ułatwia również transport i instalację, redukując całkowite koszty i czas instalacji.
Zaawansowane systemy ochrony:
Wyposażony w szereg urządzeń zabezpieczających, w tym przekaźniki nadprądowe, przepięciowe i temperaturowe, transformator zapewnia kompleksową ochronę przed awariami i anomaliami.
Cechy te zapewniają bezpieczeństwo personelu i sprzętu oraz zapobiegają potencjalnym przestojom i uszkodzeniom.
Trwałość i niezawodność:
Zbudowany z wysokiej jakości materiałów i precyzyjnej inżynierii, transformator został zaprojektowany tak, aby wytrzymać trudy środowisk przemysłowych i komercyjnych.
Solidna konstrukcja zapewnia długoterminową niezawodność i wydajność, minimalizując potrzebę konserwacji i napraw.
Konfigurowalne opcje:
Transformator suchy SGOB 30 kva można dostosować do specyficznych wymagań mocy i potrzeb aplikacji.
Obejmuje to opcje różnych poziomów napięcia, połączeń wejściowych i wyjściowych oraz konfiguracji montażu, zapewniając bezproblemową integrację transformatora z istniejącą infrastrukturą elektryczną użytkownika końcowego.
Aplikacje
Transformator suchy SGOB 30 kva nadaje się do szerokiego zakresu zastosowań, w tym:
Budynki komercyjne: Zapewnia niezawodne zasilanie oświetlenia, systemów HVAC i innego sprzętu elektrycznego w budynkach biurowych, sklepach detalicznych i innych przestrzeniach komercyjnych.
Ustawienia przemysłowe: Obsługuje działanie maszyn, sprzętu i linii produkcyjnych w produkcji, rafinacji i innych środowiskach przemysłowych.
Do użytku domowego: oferuje bezpieczne i wydajne rozwiązanie zasilania dla domów i małych firm, zapewniające stabilne i niezawodne zasilanie do codziennych potrzeb.
Zastosowania specjalne: Nadaje się do stosowania w środowiskach morskich, górniczych i innych specjalistycznych środowiskach, w których przestrzeń jest ograniczona, a bezpieczeństwo jest najwyższym priorytetem.
CECHY PRODUKTU

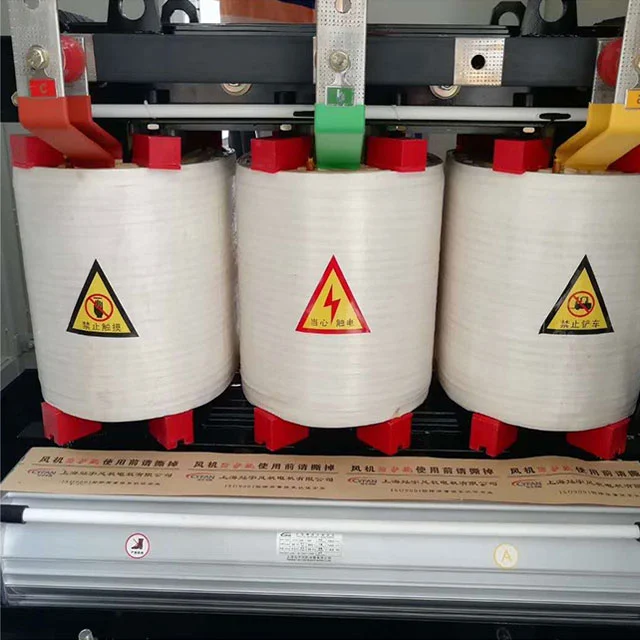

Odlany z żywicy epoksydowej suchy transformator 30 kva produkowany przez Shanghai Industrial Transformer Co., Ltd. został opracowany i zaprojektowany we współpracy z Instytutem Badań nad Transformatorami Shenyang poprzez wprowadzenie zaawansowanej technologii zagranicznej. Wskaźnik niezawodności produktu osiągnął międzynarodowy poziom zaawansowany.
Transformator suchy SGOB 30kva jest bezpieczny, trudnopalny i ognioodporny, wolny od zanieczyszczeń i może być instalowany bezpośrednio w centrum załadunku. Jest bezobsługowy, łatwy w instalacji, ma niski całkowity koszt eksploatacji, niskie straty, dobrą odporność na wilgoć, może normalnie pracować przy 100% wilgotności i można go uruchomić bez wstępnego suszenia po wyłączeniu. Charakteryzuje się niskim wyładowaniem niezupełnym, niskim poziomem hałasu, silną funkcją rozpraszania ciepła i może pracować przy obciążeniu znamionowym 150% w warunkach wymuszonego chłodzenia powietrzem.
Transformatory suche SGOB 30kva są obecnie szeroko stosowane w wieżowcach, centrach handlowych, lotniskach, stacjach, dokach, metrze, fabrykach, podziemnych stacjach dystrybucyjnych, morskich platformach wiertniczych, elektrowniach i innych miejscach o trudnych warunkach i warunkach użytkowania.
Główne materiały i funkcje
W cewce zastosowano izolowany drut miedziany klasy F jako przewodnik oraz włókno szklane i materiał kompozytowy z żywicy epoksydowej jako izolację. Jego współczynnik rozszerzalności jest zbliżony do współczynnika rozszerzalności przewodu miedzianego i ma dobrą odporność na uderzenia, odporność na zmiany temperatury i odporność na pękanie. Wszystkie składniki włókna szklanego i żywicy epoksydowej są samogasnące i nie będą się palić. Jednocześnie cewka wysokiego napięcia jest odlewana z żywicy epoksydowej w stanie próżni 1 mbar, a wewnątrz cewki nie ma pęcherzyków, co zapewnia niewielkie wyładowanie częściowe cewki. Jednocześnie skutecznie zmniejsza się strata transformatora.
Żelazny rdzeń transformatora wykonany jest z serii 30EH120 wysokoprzepuszczalnych arkuszy stali krzemowej walcowanej na zimno o uporządkowanej orientacji ziaren, importowanych z Nippon Steel w Japonii, ze złączami z pełnym ukosowaniem pod kątem 45° i czteropoziomowym układaniem krok po kroku. Powierzchnia żelaznego rdzenia jest uszczelniona izolacyjną farbą z żywicy, aby zapobiec wilgoci i rdzy, a dwa zaciski i elementy złączne mają antykorozyjne warstwy ochronne. Cały żelazny rdzeń przyjmuje nieułożone żelazne jarzmo i stalową konstrukcję płyty ciągnącej, co skutecznie zmniejsza straty bez obciążenia, prąd jałowy i hałas żelaznego rdzenia.
W przypadku cewek niskonapięciowych i wysokoprądowych naprężenia zwarciowe są duże w przypadku zwarcia, a liczba zwojów niskiego napięcia jest niewielka. Im większy jest prąd niskiego napięcia, tym bardziej widoczny będzie problem niestabilnych amperozwojów, gdy używany jest typ uzwojenia drutu. Należy również wziąć pod uwagę problem odprowadzania ciepła. W tej chwili zastosowanie uzwojenia foliowego dla niskiego napięcia może lepiej rozwiązać powyższe problemy. Przede wszystkim produkty foliowe nie mają zwojów osiowych i kątów spiralnych osiowych uzwojeń. Amperozwojenia uzwojeń wysokiego i niskiego napięcia są zrównoważone, a naprężenie osiowe transformatora jest małe w przypadku wystąpienia zwarcia. Po drugie, dzięki cienkiej izolacji, wielowarstwowe kanały powietrzne można dowolnie konfigurować, a problem odprowadzania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki wykorzystuje spawanie ksenonowe na w pełni automatycznej maszynie do nawijania folii, która charakteryzuje się wysoką precyzją, niskim oporem spawania i brakiem zewnętrznego procesu spawania. Pomiędzy warstwami uzwojenia stosuje się izolację DMD, a końce po nawinięciu są uszczelniane i utwardzane żywicą.
Zastosowano wentylator chłodzący o przepływie krzyżowym z górnym nadmuchem, który charakteryzuje się niskim poziomem hałasu, wysokim ciśnieniem wiatru, pięknym wyglądem itp. oraz zwiększa zdolność przeciążeniową transformatora. Kontrola temperatury wykorzystuje inteligentny regulator temperatury, aby poprawić bezpieczeństwo i niezawodność działania transformatora.
OPIS PRODUKTU
Transformator suchy izolowany żywicą epoksydową jest produktem bardzo bezpiecznym. Można go zainstalować bezpośrednio w centrum załadunku. Dobrze sprawdza się w środowisku o 100% wilgotności, bez wstępnego suszenia. Jest szeroko stosowany w budownictwie, centrum handlowym, lotnisku, stacji, porcie, metrze, fabryce, podziemnej stacji dystrybucji energii, morskiej platformie wiertniczej, elektrowni itp.
CECHY PRODUKTU
● Ognioodporne
● Odporność na wilgoć
● Łatwa konserwacja i instalacja
● Dobrze działa w trudnych warunkach otoczenia
● Produkt nie zanieczyszczający środowiska
● Niskie straty podczas kompleksowej eksploatacji
PARAMETRY
| MODEL | BEZ STRATY ŁADOWANIA (W) |
UTRATA ŁADOWANIA (120%) |
BLISKOŚĆ (%) |
PRĄD BEZ OBCIĄŻENIA (%) |
POZIOM HAŁASU (Lpa) dB |
WAGA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | WYMIAR (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | WYDAJNOŚĆ (KVA) | DŁUGOŚĆ (MM) |
SZEROKOŚĆ (MM) | WYSOKOŚĆ (MM) |
WZDŁUŻNA (MM) | POZIOME (MM) | WAGA (kg) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL FIRMY
Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą pełnego asortymentu sprzętu do dystrybucji energii elektrycznej. Nasze produkty obejmują:
● Transformatory zanurzone w oleju
● Transformatory olejowe 35KV
● Transformatory suche z izolacją z żywicy epoksydowej
● Transformatory rozdzielcze ze stopu amorficznego
● Transformatory fotowoltaiczne
● Transformatory elektrowni wiatrowych
● Transformatory podstacyjne typu skrzynkowego
Nasza firma została założona w 2007 roku i obecnie posiada warsztat o powierzchni 40 000 m2 i zatrudnia ponad 200 pracowników. Nasze produkty znajdują szerokie zastosowanie w wielu gałęziach przemysłu, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemia, budownictwo, porty, lotniska, infrastruktura kolejowa i komunalna.
Produkujemy również powiązany sprzęt, taki jak szafy i obudowy elektryczne, skrzynki rozdzielcze. Obecnie rozszerzamy naszą linię produktów o inne obszary związane z zasilaniem, takie jak złącza termokurczliwe, kable elektryczne i powiązany sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowego rozwiązania platforma dostaw sprzętu elektrycznego i części dla naszej globalnej bazy klientów.
Aby dostarczać produkty najwyższej jakości, polegamy na naszym rygorystycznym systemie kontroli jakości. Spośród 200 naszych pracowników 46 to inżynierowie z doświadczeniem. Nasz system jakości obejmuje kwalifikacje w zakresie:
● Krajowe Centrum Nadzoru Jakości Transformatorów w Chinach
● System Zarządzania Jakością ISO-9001:2008
● System Zarządzania Środowiskowego ISO-14001:2004
● System BHP OHSMS18000
Nasze patenty:
Nasze możliwości produkcyjne i testowania jakości obejmują:
● Automatyczne zwijanie folii
● Cyfrowe blachowanie i cięcie stali silikonowej
● W pełni automatyczny piec do suszenia próżniowego i linia lakiernicza
● Tester wyładowań niezupełnych HAEFLY
● Analizator mocy HAEFLY
● Analizator harmonicznych HAEFLY
Rezultatem jest doskonały produkt o wysokiej wydajności, niższym rozpraszaniu mocy i niskim poziomie hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
