Branża dystrybucji suchych transformatorów SGOB 200 kva stale się rozwija, napędzana postępem technologicznym i inicjatywami na rzecz zrównoważonego rozwoju. Producenci inwestują w badania i rozwój, aby poprawić wydajność, trwałość i bezpieczeństwo transformatorów. Obejmuje to zastosowanie zaawansowanych materiałów, takich jak rdzenie z metali amorficznych i przyjazne dla środowiska systemy izolacyjne, w celu poprawy wydajności termicznej i elektrycznej.
Transformator suchy SGOB 200 kva jest świadectwem ewolucji i wyrafinowania sprzętu elektrycznego w branży dystrybucji energii. Ponieważ przedsiębiorstwa i instytucje coraz częściej poszukują niezawodnych, wydajnych i przyjaznych dla środowiska rozwiązań energetycznych, suchy transformator SGOB 200 kva stał się preferowanym wyborem w szerokim zakresie zastosowań.
Branża dystrybucji energii przechodzi znaczącą transformację, napędzaną postępem technologii, inicjatywami na rzecz zrównoważonego rozwoju i zmieniającymi się wymaganiami klientów. Transformatory, jako kluczowe elementy sieci elektrycznej, odgrywają kluczową rolę w efektywnym przetwarzaniu i dystrybucji energii. W szczególności transformatory suche zyskały na znaczeniu ze względu na zwiększone bezpieczeństwo, zmniejszone wymagania konserwacyjne i korzyści dla środowiska w porównaniu z tradycyjnymi transformatorami wypełnionymi olejem.
Transformator suchy SGOB 200 kva: Kluczowy wkład branży:
Wydajność i niezawodność:
Dzięki mocy znamionowej wynoszącej 200 kilowoltoamperów (kva) suchy transformator SGOB 200 kva oferuje wyjątkową wydajność, minimalizując straty energii i redukując koszty operacyjne. Solidna konstrukcja zapewnia długoterminową niezawodność, umożliwiając firmom utrzymanie stałych dostaw energii i uniknięcie kosztownych przerw.
Zrównoważony rozwój:
Konstrukcja typu suchego eliminuje użycie materiałów niebezpiecznych, takich jak olej transformatorowy, zmniejszając wpływ na środowisko i spełniając coraz bardziej rygorystyczne przepisy dotyczące usuwania odpadów niebezpiecznych. Przyczynia się to do ogólnych wysiłków na rzecz zrównoważonego rozwoju i jest zgodna z rosnącym trendem przyjmowania zielonych technologii.
Wszechstronność i personalizacja:
Transformator suchy SGOB 200 kva jest wystarczająco wszechstronny, aby zaspokoić różne potrzeby przemysłowe, handlowe i instytucjonalne. Producenci oferują opcje dostosowywania, w tym różne poziomy napięcia, konfiguracje wejść i wyjść oraz sposoby montażu, umożliwiając użytkownikom końcowym dostosowanie transformatora do ich specyficznych wymagań.
Zgodność i bezpieczeństwo:
Transformator spełnia międzynarodowe standardy i przepisy, zapewniając jego bezpieczeństwo i niezawodność. Rygorystyczne procesy testowania i certyfikacji weryfikują jego zgodność z normami branżowymi, w tym związanymi z kompatybilnością elektromagnetyczną (EMC), wytrzymałością zwarciową i wydajnością cieplną.
Zastosowania w różnych branżach:
Przemysł: W zakładach produkcyjnych, kopalniach i innych środowiskach o dużym obciążeniu suchy transformator SGOB 200 kva obsługuje maszyny, urządzenia i systemy sterowania, zapewniając wydajność operacyjną i produktywność.
Komercyjne: Odpowiedni do budynków biurowych, sklepów detalicznych, placówek opieki zdrowotnej i innych obiektów komercyjnych, transformator zapewnia stabilne zasilanie urządzeń, oświetlenia, systemów HVAC i innej infrastruktury krytycznej.
Instytucjonalne: Idealny dla instytucji edukacyjnych, budynków rządowych i innych obiektów użyteczności publicznej, transformator zapewnia niezawodne zasilanie podstawowych usług, zwiększając bezpieczeństwo i wydajność operacyjną.
Trendy i innowacje branżowe:
Branża dystrybucji energii stale się rozwija, napędzana postępem technologicznym i inicjatywami na rzecz zrównoważonego rozwoju. Producenci inwestują w badania i rozwój, aby poprawić wydajność, trwałość i bezpieczeństwo transformatorów. Obejmuje to zastosowanie zaawansowanych materiałów, takich jak rdzenie z metali amorficznych i przyjazne dla środowiska systemy izolacyjne, w celu poprawy wydajności termicznej i elektrycznej.
Co więcej, integracja technologii inteligentnych sieci i Internetu rzeczy (IoT) zmienia branżę. Zdalne monitorowanie, diagnostyka i możliwości konserwacji predykcyjnej umożliwiają producentom i użytkownikom końcowym optymalizację wydajności transformatorów, ograniczenie przestojów i wydłużenie ich żywotności.
CECHY PRODUKTU

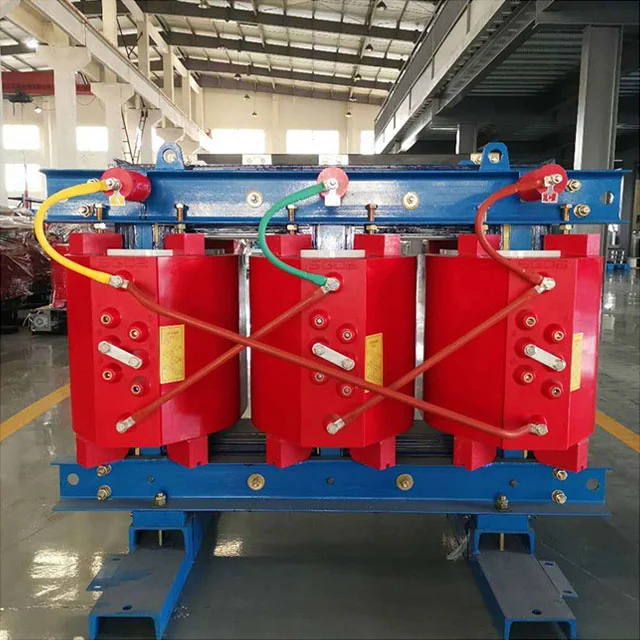

Suchy transformator 200 kva odlany z żywicy epoksydowej produkowany przez Shanghai Industrial Transformer Co., Ltd. został opracowany i zaprojektowany we współpracy z Instytutem Badań nad Transformatorami Shenyang poprzez wprowadzenie zaawansowanej technologii zagranicznej. Wskaźnik niezawodności produktu osiągnął międzynarodowy poziom zaawansowany.
Transformator suchy SGOB 200kva jest bezpieczny, trudnopalny i ognioodporny, wolny od zanieczyszczeń i może być instalowany bezpośrednio w centrum załadunku. Jest bezobsługowy, łatwy w instalacji, ma niski całkowity koszt eksploatacji, niskie straty, dobrą odporność na wilgoć, może normalnie pracować przy 100% wilgotności i można go uruchomić bez wstępnego suszenia po wyłączeniu. Charakteryzuje się niskim wyładowaniem niezupełnym, niskim poziomem hałasu, silną funkcją rozpraszania ciepła i może pracować przy obciążeniu znamionowym 150% w warunkach wymuszonego chłodzenia powietrzem.
Transformatory suche SGOB 200kva są obecnie szeroko stosowane w wieżowcach, centrach handlowych, lotniskach, stacjach, dokach, metrze, fabrykach, podziemnych stacjach dystrybucyjnych, morskich platformach wiertniczych, elektrowniach i innych miejscach o trudnych warunkach i warunkach użytkowania.
Główne materiały i funkcje
W cewce zastosowano izolowany drut miedziany klasy F jako przewodnik oraz włókno szklane i materiał kompozytowy z żywicy epoksydowej jako izolację. Jego współczynnik rozszerzalności jest zbliżony do współczynnika rozszerzalności przewodu miedzianego i ma dobrą odporność na uderzenia, odporność na zmiany temperatury i odporność na pękanie. Wszystkie składniki włókna szklanego i żywicy epoksydowej są samogasnące i nie będą się palić. Jednocześnie cewka wysokiego napięcia jest odlewana z żywicy epoksydowej w stanie próżni 1 mbar, a wewnątrz cewki nie ma pęcherzyków, co zapewnia niewielkie wyładowanie częściowe cewki. Jednocześnie skutecznie zmniejsza się strata transformatora.
Żelazny rdzeń transformatora wykonany jest z serii 30EH120 wysokoprzepuszczalnych arkuszy stali krzemowej walcowanej na zimno o uporządkowanej orientacji ziaren, importowanych z Nippon Steel w Japonii, ze złączami z pełnym ukosowaniem pod kątem 45° i czteropoziomowym układaniem krok po kroku. Powierzchnia żelaznego rdzenia jest uszczelniona izolacyjną farbą z żywicy, aby zapobiec wilgoci i rdzy, a dwa zaciski i elementy złączne mają antykorozyjne warstwy ochronne. Cały żelazny rdzeń przyjmuje nieułożone żelazne jarzmo i stalową konstrukcję płyty ciągnącej, co skutecznie zmniejsza straty bez obciążenia, prąd jałowy i hałas żelaznego rdzenia.
W przypadku cewek niskonapięciowych i wysokoprądowych naprężenia zwarciowe są duże w przypadku zwarcia, a liczba zwojów niskiego napięcia jest niewielka. Im większy jest prąd niskiego napięcia, tym bardziej widoczny będzie problem niestabilnych amperozwojów, gdy używany jest typ uzwojenia drutu. Należy również wziąć pod uwagę problem odprowadzania ciepła. W tej chwili zastosowanie uzwojenia foliowego dla niskiego napięcia może lepiej rozwiązać powyższe problemy. Przede wszystkim produkty foliowe nie mają zwojów osiowych i kątów spiralnych osiowych uzwojeń. Amperozwojenia uzwojeń wysokiego i niskiego napięcia są zrównoważone, a naprężenie osiowe transformatora jest małe w przypadku wystąpienia zwarcia. Po drugie, dzięki cienkiej izolacji, wielowarstwowe kanały powietrzne można dowolnie konfigurować, a problem odprowadzania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki wykorzystuje spawanie ksenonowe na w pełni automatycznej maszynie do nawijania folii, która charakteryzuje się wysoką precyzją, niskim oporem spawania i brakiem zewnętrznego procesu spawania. Pomiędzy warstwami uzwojenia stosuje się izolację DMD, a końce po nawinięciu są uszczelniane i utwardzane żywicą.
Zastosowano wentylator chłodzący o przepływie krzyżowym z górnym nadmuchem, który charakteryzuje się niskim poziomem hałasu, wysokim ciśnieniem wiatru, pięknym wyglądem itp. oraz zwiększa zdolność przeciążeniową transformatora. Kontrola temperatury wykorzystuje inteligentny regulator temperatury, aby poprawić bezpieczeństwo i niezawodność działania transformatora.
OPIS PRODUKTU
Transformator suchy izolowany żywicą epoksydową jest produktem bardzo bezpiecznym. Można go zainstalować bezpośrednio w centrum załadunku. Dobrze sprawdza się w środowisku o 100% wilgotności, bez wstępnego suszenia. Jest szeroko stosowany w budownictwie, centrum handlowym, lotnisku, stacji, porcie, metrze, fabryce, podziemnej stacji dystrybucji energii, morskiej platformie wiertniczej, elektrowni itp.
CECHY PRODUKTU
● Ognioodporne
● Odporność na wilgoć
● Łatwa konserwacja i instalacja
● Dobrze działa w trudnych warunkach otoczenia
● Produkt nie zanieczyszczający środowiska
● Niskie straty podczas kompleksowej eksploatacji
PARAMETRY
| MODEL | BEZ STRATY ŁADOWANIA (W) |
UTRATA ŁADOWANIA (120%) |
BLISKOŚĆ (%) |
PRĄD BEZ OBCIĄŻENIA (%) |
POZIOM HAŁASU (Lpa) dB |
WAGA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | WYMIAR (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | WYDAJNOŚĆ (KVA) | DŁUGOŚĆ (MM) |
SZEROKOŚĆ (MM) | WYSOKOŚĆ (MM) |
WZDŁUŻNA (MM) | POZIOME (MM) | WAGA (kg) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL FIRMY
Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą pełnego asortymentu sprzętu do dystrybucji energii elektrycznej. Nasze produkty obejmują:
● Transformatory zanurzone w oleju
● Transformatory olejowe 35KV
● Transformatory suche z izolacją z żywicy epoksydowej
● Transformatory rozdzielcze ze stopu amorficznego
● Transformatory fotowoltaiczne
● Transformatory elektrowni wiatrowych
● Transformatory podstacyjne typu skrzynkowego
Nasza firma została założona w 2007 roku i obecnie posiada warsztat o powierzchni 40 000 m2 i zatrudnia ponad 200 pracowników. Nasze produkty znajdują szerokie zastosowanie w wielu gałęziach przemysłu, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemia, budownictwo, porty, lotniska, infrastruktura kolejowa i komunalna.
Produkujemy również powiązany sprzęt, taki jak szafy i obudowy elektryczne, skrzynki rozdzielcze. Obecnie rozszerzamy naszą linię produktów o inne obszary związane z zasilaniem, takie jak złącza termokurczliwe, kable elektryczne i powiązany sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowego rozwiązania platforma dostaw sprzętu elektrycznego i części dla naszej globalnej bazy klientów.
Aby dostarczać produkty najwyższej jakości, polegamy na naszym rygorystycznym systemie kontroli jakości. Spośród 200 naszych pracowników 46 to inżynierowie z doświadczeniem. Nasz system jakości obejmuje kwalifikacje w zakresie:
● Krajowe Centrum Nadzoru Jakości Transformatorów w Chinach
● System Zarządzania Jakością ISO-9001:2008
● System Zarządzania Środowiskowego ISO-14001:2004
● System BHP OHSMS18000
Nasze patenty:
Nasze możliwości produkcyjne i testowania jakości obejmują:
● Automatyczne zwijanie folii
● Cyfrowe blachowanie i cięcie stali silikonowej
● W pełni automatyczny piec do suszenia próżniowego i linia lakiernicza
● Tester wyładowań niezupełnych HAEFLY
● Analizator mocy HAEFLY
● Analizator harmonicznych HAEFLY
Rezultatem jest doskonały produkt o wysokiej wydajności, niższym rozpraszaniu mocy i niskim poziomie hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
