SGOB to profesjonalna chińska fabryka transformatorów suchych o mocy 3150 kva, której celem jest oferowanie wszechstronnych i wydajnych rozwiązań do zastosowań przemysłowych i komercyjnych. Transformator ten charakteryzuje się przyjazną dla środowiska konstrukcją, kompaktowymi rozmiarami, możliwością dostosowania opcji i zgodnością ze standardami branżowymi, co czyni go doskonałym wyborem dla firm wymagających wydajnych i zrównoważonych rozwiązań elektrycznych. Dzięki zaawansowanym systemom chłodzenia i energooszczędnej konstrukcji transformator oferuje przedsiębiorstwom niezawodny i opłacalny sposób na zaspokojenie ich potrzeb w zakresie zasilania.
Transformator suchy SGOB 3150 kva wyprodukowany w Chinach to najnowocześniejsze urządzenie elektryczne zaprojektowane tak, aby spełniać rygorystyczne wymagania energetyczne zastosowań przemysłowych i komercyjnych. Dzięki mocy znamionowej wynoszącej 3150 kilowoltoamperów (kva) transformator ten oferuje niezrównaną wydajność, niezawodność i wydajność, co czyni go idealnym wyborem dla firm wymagających rozwiązań zasilania o dużej wydajności.
Jakie są zastosowania transformatorów suchych?
Ponieważ do chłodzenia wykorzystuje głównie powietrze, nie tylko zapewnia bezpieczną i wydajną konwersję napięcia, ale ma także zalety w postaci dobrej odporności ogniowej, przyjazności dla środowiska i niskich kosztów konserwacji. Cechy te sprawiają, że szczególnie nadaje się do stosowania na obszarach miejskich lub tam, gdzie istnieją wysokie wymagania dotyczące ryzyka pożaru i kontroli zanieczyszczeń. Jest powszechnie stosowany w wrażliwych środowiskach wewnętrznych, takich jak centra danych, szpitale, szkoły i wieżowce, a także różne obiekty przemysłowe.
Najważniejsze cechy produktu
Nasz transformator suchy o mocy 3150 kva eliminuje ryzyko wycieków oleju, dzięki czemu jest opcją przyjazną dla środowiska i zrównoważoną. Taka konstrukcja zapewnia również łatwą instalację i obsługę transformatora w różnych środowiskach, w tym w środowiskach o ograniczonej przestrzeni. Kompaktowe wymiary i solidna konstrukcja suchego transformatora SGOB 3150 kva sprawiają, że jest to doskonały wybór dla firm, które potrzebują wydajnego, a jednocześnie oszczędzającego miejsce rozwiązania.
Ten transformator mocy typu suchego o mocy 3150 kva jest wyposażony w zaawansowane systemy chłodzenia, które utrzymują optymalną temperaturę roboczą, redukując hałas i wytwarzanie ciepła. Zapewnia to cichą i wydajną pracę transformatora, minimalizując zużycie energii i koszty operacyjne. Energooszczędna konstrukcja suchego transformatora SGOB 3150 kva minimalizuje również straty mocy i maksymalizuje dostarczanie mocy do obciążenia, jeszcze bardziej zmniejszając rachunki za energię i ślad węglowy.
Można go dostosować do konkretnych wymagań klienta. Oferuje szereg opcji pasujących do różnych zastosowań, umożliwiając przedsiębiorstwom dostosowanie transformatora do ich unikalnych potrzeb. Modułowa konstrukcja transformatora umożliwia łatwy dostęp i konserwację, redukując przestoje i wydłużając żywotność transformatora.
CECHY PRODUKTU

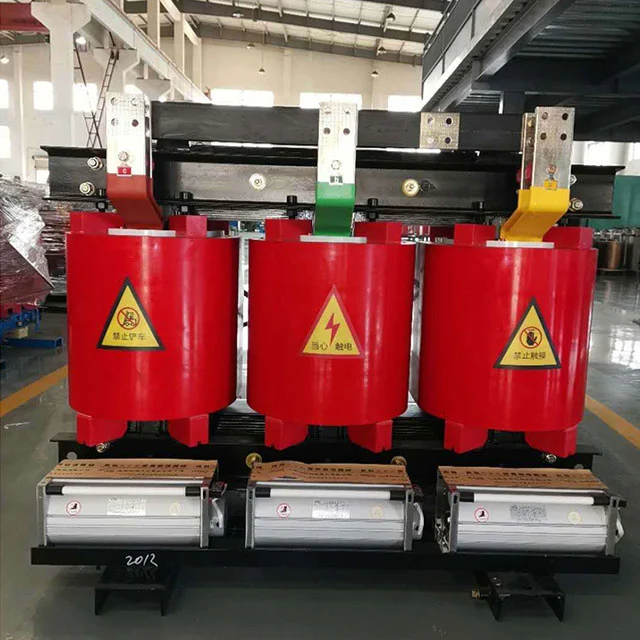

Transformator suchy z żywicy lanej 3150 kva produkowany przez Shanghai Industrial Transformer Co., Ltd. został opracowany i zaprojektowany we współpracy z Instytutem Badań nad Transformatorami Shenyang poprzez wprowadzenie zaawansowanej technologii zagranicznej. Wskaźnik niezawodności produktu osiągnął międzynarodowy poziom zaawansowany.
Jest bezpieczny, trudnopalny i ognioodporny, wolny od zanieczyszczeń i może być instalowany bezpośrednio w ośrodku załadunkowym. Jest bezobsługowy, łatwy w instalacji, ma niski całkowity koszt eksploatacji, niskie straty, dobrą odporność na wilgoć, może normalnie pracować przy 100% wilgotności i można go uruchomić bez wstępnego suszenia po wyłączeniu. Charakteryzuje się niskim wyładowaniem niezupełnym, niskim poziomem hałasu, silną funkcją rozpraszania ciepła i może pracować przy obciążeniu znamionowym 150% w warunkach wymuszonego chłodzenia powietrzem.
Jest obecnie szeroko stosowany w wieżowcach, centrach handlowych, lotniskach, stacjach, dokach, metrze, fabrykach, podziemnych stacjach dystrybucyjnych, morskich platformach wiertniczych, elektrowniach i innych miejscach o trudnych warunkach i warunkach użytkowania.
Główne materiały i atrybuty
W cewce zastosowano izolowany drut miedziany klasy F jako przewodnik oraz włókno szklane i materiał kompozytowy z żywicy epoksydowej jako izolację. Jego współczynnik rozszerzalności jest zbliżony do współczynnika rozszerzalności przewodu miedzianego i ma dobrą odporność na uderzenia, odporność na zmiany temperatury i odporność na pękanie. Wszystkie składniki włókna szklanego i żywicy epoksydowej są samogasnące i nie będą się palić. Jednocześnie cewka wysokiego napięcia jest odlewana z żywicy epoksydowej w stanie próżni 1 mbar, a wewnątrz cewki nie ma pęcherzyków, co zapewnia niewielkie wyładowanie częściowe cewki. Jednocześnie skutecznie zmniejsza się strata transformatora.
W przypadku cewek niskonapięciowych i wysokoprądowych naprężenia zwarciowe są duże w przypadku zwarcia, a liczba zwojów niskiego napięcia jest niewielka. Im większy jest prąd niskiego napięcia, tym bardziej widoczny będzie problem niestabilnych amperozwojów, gdy używany jest typ uzwojenia drutu. Należy również wziąć pod uwagę problem odprowadzania ciepła. W tej chwili zastosowanie uzwojenia foliowego dla niskiego napięcia może lepiej rozwiązać powyższe problemy. Przede wszystkim produkty foliowe nie mają zwojów osiowych i kątów spiralnych osiowych uzwojeń. Amperozwojenia uzwojeń wysokiego i niskiego napięcia są zrównoważone, a naprężenia osiowe transformatora są małe w przypadku wystąpienia zwarcia. Po drugie, dzięki cienkiej izolacji, wielowarstwowe kanały powietrzne można dowolnie konfigurować, a problem odprowadzania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki wykorzystuje spawanie ksenonowe na w pełni automatycznej maszynie do nawijania folii, która charakteryzuje się wysoką precyzją, niskim oporem spawania i brakiem zewnętrznego procesu spawania. Pomiędzy warstwami uzwojenia stosuje się izolację DMD, a końce po nawinięciu są uszczelniane i utwardzane żywicą.
Żelazny rdzeń transformatora wykonany jest z serii 30EH120 wysokoprzepuszczalnych arkuszy stali krzemowej walcowanej na zimno o uporządkowanej orientacji ziaren, importowanych z Nippon Steel w Japonii, ze złączami z pełnym ukosowaniem pod kątem 45° i czteropoziomowym układaniem krok po kroku. Powierzchnia żelaznego rdzenia jest uszczelniona izolacyjną farbą z żywicy, aby zapobiec wilgoci i rdzy, a dwa zaciski i elementy złączne mają antykorozyjne warstwy ochronne. Cały żelazny rdzeń wykorzystuje nieułożone żelazne jarzmo i stalową konstrukcję płyty ciągnącej, co skutecznie zmniejsza straty w stanie jałowym, prąd jałowy i hałas żelaznego rdzenia.
Zastosowano wentylator chłodzący o przepływie krzyżowym z górnym nadmuchem, który charakteryzuje się niskim poziomem hałasu, wysokim ciśnieniem wiatru, pięknym wyglądem itp. oraz zwiększa zdolność przeciążeniową transformatora. Kontrola temperatury wykorzystuje inteligentny regulator temperatury, aby poprawić bezpieczeństwo i niezawodność działania transformatora.
PRZEGLĄD PRODUKTU
Transformator suchy izolowany żywicą epoksydową jest produktem bardzo bezpiecznym. Można go zainstalować bezpośrednio w centrum załadunku. Dobrze sprawdza się w środowisku o 100% wilgotności, bez wstępnego suszenia. Jest szeroko stosowany w budownictwie, centrum handlowym, lotnisku, stacji, porcie, metrze, fabryce, podziemnej stacji dystrybucji energii, morskiej platformie wiertniczej, elektrowni itp.
CECHY PRODUKTU
● Ognioodporne
● Niskie straty podczas kompleksowej eksploatacji
● Łatwa konserwacja i instalacja
● Dobrze działa w trudnych warunkach otoczenia
● Produkt nie zanieczyszczający środowiska
● Odporność na wilgoć
PARAMETRY
| MODEL | BEZ STRATY ŁADOWANIA (W) |
UTRATA ŁADOWANIA (120%) |
BLISKOŚĆ (%) |
PRĄD BEZ OBCIĄŻENIA (%) |
POZIOM HAŁASU (Lpa) dB |
WAGA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | WYMIAR (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | WYDAJNOŚĆ (KVA) | DŁUGOŚĆ (MM) |
SZEROKOŚĆ (MM) | WYSOKOŚĆ (MM) |
WZDŁUŻNA (MM) | POZIOME (MM) | WAGA (kg) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL FIRMY
Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą pełnego asortymentu sprzętu do dystrybucji energii elektrycznej. Nasze produkty obejmują:
● Transformatory zanurzone w oleju
● Transformatory olejowe 35KV
● Transformatory suche z izolacją z żywicy epoksydowej
● Transformatory rozdzielcze ze stopu amorficznego
● Transformatory fotowoltaiczne
● Transformatory elektrowni wiatrowych
● Transformatory podstacyjne typu skrzynkowego
Nasza firma została założona w 2007 roku i obecnie posiada warsztat o powierzchni 40 000 m2 i zatrudnia ponad 200 pracowników. Nasze produkty znajdują szerokie zastosowanie w wielu gałęziach przemysłu, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemia, budownictwo, porty, lotniska, infrastruktura kolejowa i komunalna.
Produkujemy również powiązany sprzęt, taki jak szafy i obudowy elektryczne, skrzynki rozdzielcze. Obecnie rozszerzamy naszą linię produktów o inne obszary związane z zasilaniem, takie jak złącza termokurczliwe, kable elektryczne i powiązany sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowej platformy dostaw sprzętu elektrycznego i części dla naszej globalnej bazy klientów.
Aby dostarczać produkty najwyższej jakości, polegamy na naszym rygorystycznym systemie kontroli jakości. Spośród 200 naszych pracowników 46 to inżynierowie z doświadczeniem. Nasz system jakości obejmuje kwalifikacje w zakresie:
● Krajowe Centrum Nadzoru Jakości Transformatorów w Chinach
● System Zarządzania Jakością ISO-9001:2008
● System Zarządzania Środowiskowego ISO-14001:2004
● System BHP OHSMS18000
Nasze patenty:
Nasze możliwości produkcyjne i testowania jakości obejmują:
● Automatyczne zwijanie folii
● Cyfrowe blachowanie i cięcie stali silikonowej
● W pełni automatyczny piec do suszenia próżniowego i linia lakiernicza
● Tester wyładowań niezupełnych HAEFLY
● Analizator mocy HAEFLY
● Analizator harmonicznych HAEFLY
Rezultatem jest doskonały produkt o wysokiej wydajności, niższym rozpraszaniu mocy i niskim poziomie hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
