Transformator suchy 400 kva

Transformator suchy SGOB 400 kva to wyrafinowany sprzęt elektryczny zaprojektowany tak, aby spełniać rygorystyczne wymagania sektorów przemysłowych, handlowych i instytucjonalnych. Transformator ten o mocy znamionowej 400 kilowoltoamperów (kva) stanowi niezawodne, wydajne i przyjazne dla środowiska rozwiązanie do szerokiego zakresu zastosowań w dystrybucji energii.

Transformator suchy SGOB 400 kva, produkowany przez renomowanego producenta i dostawcę w Chinach, stanowi szczyt doskonałości elektrotechniki. Transformatory te zostały zaprojektowane z wykorzystaniem precyzji i najnowocześniejszej technologii, aby zapewnić solidne, wydajne i długotrwałe rozwiązania w zakresie zasilania. Jako wiodący producent i dostawca w branży, firma gwarantuje najwyższe standardy kontroli jakości, zapewniając, że każdy suchy transformator SGOB 400 kva spełnia lub przekracza międzynarodowe specyfikacje i oczekiwania klientów. Transformatory te, odpowiednie do szerokiego zakresu zastosowań, zostały zaprojektowane w celu zwiększenia niezawodności i wydajności systemów dystrybucji energii na całym świecie.

CECHY PRODUKTU

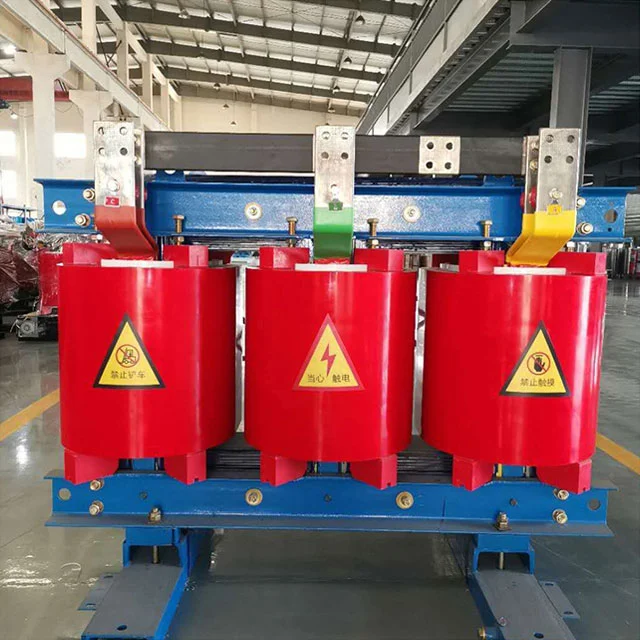

Odlewany z żywicy epoksydowej suchy transformator 400 kva produkowany przez Shanghai Industrial Transformer Co., Ltd. został opracowany i zaprojektowany we współpracy z Instytutem Badań nad Transformatorami Shenyang poprzez wprowadzenie zaawansowanej technologii zagranicznej. Wskaźnik niezawodności produktu osiągnął międzynarodowy poziom zaawansowany.

Transformator suchy SGOB 400kva jest bezpieczny, trudnopalny i ognioodporny, wolny od zanieczyszczeń i może być instalowany bezpośrednio w centrum załadunku. Jest bezobsługowy, łatwy w instalacji, ma niski całkowity koszt eksploatacji, niskie straty, dobrą odporność na wilgoć, może normalnie pracować przy 100% wilgotności i można go uruchomić bez wstępnego suszenia po wyłączeniu. Charakteryzuje się niskim wyładowaniem niezupełnym, niskim poziomem hałasu, silną funkcją rozpraszania ciepła i może pracować przy obciążeniu znamionowym 150% w warunkach wymuszonego chłodzenia powietrzem.

Transformator suchy SGOB 400kva jest obecnie szeroko stosowany w wieżowcach, centrach handlowych, lotniskach, stacjach, dokach, metrze, fabrykach, podziemnych stacjach dystrybucyjnych, morskich platformach wiertniczych, elektrowniach i innych miejscach o trudnych warunkach i warunkach użytkowania.

Główne materiały i funkcje

W cewce zastosowano izolowany drut miedziany klasy F jako przewodnik oraz włókno szklane i materiał kompozytowy z żywicy epoksydowej jako izolację. Jego współczynnik rozszerzalności jest zbliżony do współczynnika rozszerzalności przewodu miedzianego i ma dobrą odporność na uderzenia, odporność na zmiany temperatury i odporność na pękanie. Wszystkie składniki włókna szklanego i żywicy epoksydowej są samogasnące i nie będą się palić. Jednocześnie cewka wysokiego napięcia jest odlewana z żywicy epoksydowej w stanie próżni 1 mbar, a wewnątrz cewki nie ma pęcherzyków, co zapewnia niewielkie wyładowanie częściowe cewki. Jednocześnie skutecznie zmniejsza się strata transformatora.

Żelazny rdzeń transformatora wykonany jest z serii 30EH120 wysokoprzepuszczalnych arkuszy stali krzemowej walcowanej na zimno o uporządkowanej orientacji ziaren, importowanych z Nippon Steel w Japonii, ze złączami z pełnym ukosowaniem pod kątem 45° i czteropoziomowym układaniem krok po kroku. Powierzchnia żelaznego rdzenia jest uszczelniona izolacyjną farbą z żywicy, aby zapobiec wilgoci i rdzy, a dwa zaciski i elementy złączne mają antykorozyjne warstwy ochronne. Cały żelazny rdzeń przyjmuje nieułożone żelazne jarzmo i stalową konstrukcję płyty ciągnącej, co skutecznie zmniejsza straty bez obciążenia, prąd jałowy i hałas żelaznego rdzenia.

W przypadku cewek niskonapięciowych i wysokoprądowych naprężenia zwarciowe są duże w przypadku zwarcia, a liczba zwojów niskiego napięcia jest niewielka. Im większy jest prąd niskiego napięcia, tym bardziej widoczny będzie problem niestabilnych amperozwojów, gdy używany jest typ uzwojenia drutu. Należy również wziąć pod uwagę problem odprowadzania ciepła. W tej chwili zastosowanie uzwojenia foliowego dla niskiego napięcia może lepiej rozwiązać powyższe problemy. Przede wszystkim produkty foliowe nie mają zwojów osiowych i kątów spiralnych osiowych uzwojeń. Amperozwojenia uzwojeń wysokiego i niskiego napięcia są zrównoważone, a naprężenie osiowe transformatora jest małe w przypadku wystąpienia zwarcia. Po drugie, dzięki cienkiej izolacji, wielowarstwowe kanały powietrzne można dowolnie konfigurować, a problem odprowadzania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki wykorzystuje spawanie ksenonowe na w pełni automatycznej maszynie do nawijania folii, która charakteryzuje się wysoką precyzją, niskim oporem spawania i brakiem zewnętrznego procesu spawania. Pomiędzy warstwami uzwojenia stosuje się izolację DMD, a końce po nawinięciu są uszczelniane i utwardzane żywicą.

Zastosowano wentylator chłodzący o przepływie krzyżowym z górnym nadmuchem, który charakteryzuje się niskim poziomem hałasu, wysokim ciśnieniem wiatru, pięknym wyglądem itp. oraz zwiększa zdolność przeciążeniową transformatora. Kontrola temperatury wykorzystuje inteligentny regulator temperatury, aby poprawić bezpieczeństwo i niezawodność działania transformatora.

OPIS PRODUKTU

Transformator suchy izolowany żywicą epoksydową jest produktem bardzo bezpiecznym. Można go zainstalować bezpośrednio w centrum załadunku. Dobrze sprawdza się w środowisku o 100% wilgotności, bez wstępnego suszenia. Jest szeroko stosowany w budownictwie, centrum handlowym, lotnisku, stacji, porcie, metrze, fabryce, podziemnej stacji dystrybucji energii, morskiej platformie wiertniczej, elektrowni itp.

CECHY PRODUKTU

● Ognioodporne

● Odporność na wilgoć

● Łatwa konserwacja i instalacja

● Dobrze działa w trudnych warunkach otoczenia

● Produkt nie zanieczyszczający środowiska

● Niskie straty podczas kompleksowej eksploatacji

PARAMETRY

PROFIL FIRMY

Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą pełnego asortymentu sprzętu do dystrybucji energii elektrycznej. Nasze produkty obejmują:

● Transformatory zanurzone w oleju

● Transformatory olejowe 35KV

● Transformatory suche z izolacją z żywicy epoksydowej

● Transformatory rozdzielcze ze stopu amorficznego

● Transformatory fotowoltaiczne

● Transformatory elektrowni wiatrowych

● Transformatory podstacyjne typu skrzynkowego

Nasza firma została założona w 2007 roku i obecnie posiada warsztat o powierzchni 40 000 m2 i zatrudnia ponad 200 pracowników. Nasze produkty znajdują szerokie zastosowanie w wielu gałęziach przemysłu, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemia, budownictwo, porty, lotniska, infrastruktura kolejowa i komunalna.

Produkujemy również powiązany sprzęt, taki jak szafy i obudowy elektryczne, skrzynki rozdzielcze. Obecnie rozszerzamy naszą linię produktów o inne obszary związane z zasilaniem, takie jak złącza termokurczliwe, kable elektryczne i powiązany sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowego rozwiązania platforma dostaw sprzętu elektrycznego i części dla naszej globalnej bazy klientów.

Aby dostarczać produkty najwyższej jakości, polegamy na naszym rygorystycznym systemie kontroli jakości. Spośród 200 naszych pracowników 46 to inżynierowie z doświadczeniem. Nasz system jakości obejmuje kwalifikacje w zakresie:

● Krajowe Centrum Nadzoru Jakości Transformatorów w Chinach

● System Zarządzania Jakością ISO-9001:2008

● System Zarządzania Środowiskowego ISO-14001:2004

● System BHP OHSMS18000

Nasze patenty:

Nasze możliwości produkcyjne i testowania jakości obejmują:

● Automatyczne zwijanie folii

● Cyfrowe blachowanie i cięcie stali silikonowej

● W pełni automatyczny piec do suszenia próżniowego i linia lakiernicza

● Tester wyładowań niezupełnych HAEFLY

● Analizator mocy HAEFLY

● Analizator harmonicznych HAEFLY

Rezultatem jest doskonały produkt o wysokiej wydajności, niższym rozpraszaniu mocy i niskim poziomie hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
