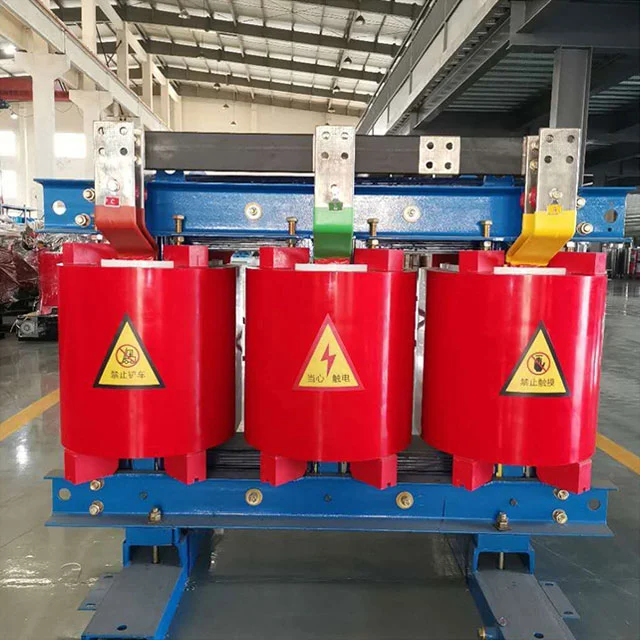

630 kVa Trójfazowy transformator typu suchego

Ten trójfazowy transformator suchego typu 630 kVa z SGOB ma 100% uzwojenia miedzi, wysokie napięcie 5000 V i częstotliwość 50 Hz/60 Hz. Jest zgodny z standardami IEC do stosowania w elektrowniach, podstacjach itp. Napięcia znamionowe obejmują 6KV, 6,3 kV, 10KV, 10,5 kV i 11 kV.  Dostępne jest dostosowywanie określonych wymagań. Skontaktuj się z nami, aby uzyskać więcej informacji.

Funkcje produktu:

1. Cewki wykorzystują przewody miedzi z izolacją kompozytową z włókna szklanego, odsyp próżni w żywicy epoksydowej dla bez pęcherzyków, zapieczętowanej struktury.

2. Rdzeń wykorzystuje zorientowane na ziarno arkusze stali silikonowej o stopniowej konstrukcji okrążenia, aby zmniejszyć utratę histerezy.

3. Strona o niskim napięciu wykorzystuje foliową strukturę uzwojenia z automatycznym spawaniem łuku argonowym dla jednolitego rozkładu prądu.

4. Inteligentny system kontroli temperatury z wentylatorem osiowym reguluje wydajność chłodzenia.

5. Stłoczona obudowa ma płetwy chłodzące do zwiększonej konwekcji, a powłoka odporna na korozję chroni przed sprayem solnym.

Proces produkcyjny:

Po uzwojeniu drut miedziany jest wstępnie odpisany lakierem izolacyjnym, a następnie odsypem próżniowym w żywicy epoksydowej do utwardzania. Rdzeń jest wycięty laserowo i układany, a zaciski hydrauliczne stosują stałe ciśnienie. Po złożeniu rdzenia i cewki są pieczone w celu wiązania komponentów. Częściowe skanowanie rozładowania i analiza harmoniczna są wykonywane przed wysyłką, z przesyłaniem danych do chmury w celu identyfikowalności.

Kluczowe zalety w stosunku do transformatorów olejowych:

1. Transformatory zanurzone w oleju mają ryzyko wycieku oleju z powodu awarii uszczelnienia, potencjalnie powodując zanieczyszczenie gleby i zagrożenia pożarowe; Trójfazowy transformator suchego typu suchego 630 kVa eliminuje łatwopalne pożywkę, a samorozważona żywica w przypadku błędu łukowego, zapobiegając uszkodzeniu wtórnym. Transformatory immerowane oleju generują łatwopalne gazy w warunkach przeciążenia, wymagające systemów ochrony gazu. Transformatory typu suchego bezpośrednio monitorują temperaturę najgorętszego punktu za pomocą wbudowanych czujników, poprawiając prędkość wczesnego ostrzeżenia i reakcji.

2. W transformatorach z uciążeniem oleju zmiany lepkości oleju w niskich temperaturach wpływają na wydajność rozpraszania ciepła, a wysokie temperatury przyspieszają starzenie się izolacji; Współczynnik rozszerzania cieplnej żywicy epoksydowej w transformatorach typu suchego odpowiada stałym przewodnikom miedzi, utrzymując stabilność mechaniczną przy ekstremalnych zmianach temperatury. Transformatory zanurzone w oleju wymagają okresowych testów jakości oleju i zawartości wilgoci; W pełni zamknięta struktura transformatorów typu suchego pozwala na działanie w 100% wilgotności, eliminując potrzebę dodatkowych obudów ochronnych w środowiskach morskich z korozją rozpylania solnego.

3. Konserwacja transformatora z uciążeniem olejowym wymaga wyspecjalizowanego sprzętu do filtracji oleju i kosztów usuwania oleju; Przypadkowe wycieki powodują koszty czyszczenia witryny; Transformatory typu suchego wymagają tylko sprężonego czyszczenia powietrza w celu gromadzenia się pyłu powierzchniowego, bez kosztów zamiennych. Usuwanie transformatorów olejowych obejmuje procedury odpadów niebezpiecznych; Materiały typu suchego można mechanicznie zmiażdżyć, sortować i poddać recyklingowi, znacznie zwiększając wartość resztkową. Naprawy transformatorów zanurzone olejem wymagają procedur drenażu oleju; Transformatory typu suchego obsługują modułową wymianę uzwojenia, skracając przestoje.

Notatki konserwacyjne

1. Nie używaj pistoletu powietrznego pod wysokim ciśnieniem bezpośrednio na radiatorze podczas pracy trójfazowej transformatora suchego typu 630 kVa, aby uniknąć mikro-szaleńców w żywicy.

2. Wyczyść kurz z kanałów rozpraszania ciepła za pomocą miękkiego pędzla, jeśli jest zgromadzona przez dłuższe niż trzy miesiące.

3. Sprawdź tworzenie kryształów soli na zaciskach na obszarach przybrzeżnych przed sezonem monsunowym.

4. Wykonaj testy izolacji między obrotami po nagłym zwarciu.

5. Uszczelnij i przechowuj w suchym środowisku podczas długoterminowego przechowywania; Utrzymuj stałą temperaturę i wilgotność przez 48 godzin przed ponownym uruchomieniem.

Czy pojemność przeciążenia jest niższa niż w przypadku transformatorów zanurzonych w oleju?

Uzwojenia zakaptuowane żywicą mają wyższą pojemność termiczną, a przy przymusowym chłodzeniu powietrza ciągły czas przeładowania jest w rzeczywistości dłuższy niż w przypadku transformatorów immerowanych olej; Szybkość odzyskiwania izolacji po nagłym zwarciu jest również szybsza.

Parametry produktu
