Opis produktu

OPIS PRODUKTU

Transformator suchy SGOB 1000kva jest produktem bardzo bezpiecznym. Można go zainstalować bezpośrednio w centrum załadunku. Dobrze sprawdza się w środowisku o 100% wilgotności, bez wstępnego suszenia. Jest szeroko stosowany w budownictwie, centrum handlowym, lotnisku, stacji, porcie, metrze, fabryce, podziemnej stacji dystrybucji energii, morskiej platformie wiertniczej, elektrowni itp.

Zalety produktu

Wysokowydajne transformatory suche z żywicy SGOB o mocy 1000 kva zostały zaprojektowane w konfiguracji typu suchego, co eliminuje potrzebę stosowania oleju, a tym samym znacznie zmniejsza ryzyko wycieków i możliwość zanieczyszczenia środowiska. Ta przyjazna dla środowiska funkcja wpisuje się w globalne wysiłki na rzecz zrównoważonego rozwoju, ułatwiając promowanie rozwiązań w zakresie czystszej energii i redukując emisję dwutlenku węgla. Transformator suchy SGOB 1000 kva ma zwartą konstrukcję, jest solidny konstrukcyjnie i doskonale nadaje się do instalacji w przestrzeniach o ograniczonej przestrzeni. Solidna konstrukcja zapewnia długoterminową niezawodność i płynną pracę nawet w najbardziej wymagających warunkach przemysłowych.

Ten wysokowydajny transformator suchy o mocy 1000 kva może obsługiwać duże obciążenia, co czyni go doskonałym wyborem do zastosowań, w których wymagane jest ciągłe i krytyczne zapotrzebowanie na moc. Niezależnie od tego, czy są to zakłady produkcyjne, centra danych, instytucje medyczne czy edukacyjne, transformator suchy SGOB 1000 kva może w razie potrzeby zapewnić niezawodne zasilanie.

Oprócz dużej mocy, transformator ten charakteryzuje się również doskonałą efektywnością energetyczną. Minimalizuje straty energii, maksymalizując w ten sposób dostarczanie mocy do obciążenia i redukując koszty operacyjne. Dzięki temu jest to idealny wybór dla przedsiębiorstw, które chcą zoptymalizować zużycie energii i zmniejszyć swój ślad węglowy.

Co więcej, transformator suchy SGOB 1000 kva charakteryzuje się również zaawansowanymi funkcjami, takimi jak redukcja szumów i odprowadzanie ciepła. Cechy te zapewniają cichszą pracę transformatora i niższą temperaturę, co poprawia komfort użytkowania i wydłuża żywotność transformatora.

Transformator suchy SGOB 1000 kva to wysokowydajne, niezawodne i przyjazne dla środowiska rozwiązanie energetyczne. Kompaktowa konstrukcja, solidna konstrukcja i zaawansowane funkcje sprawiają, że jest to idealny wybór do szerokiego zakresu zastosowań. Niezależnie od tego, czy potrzebujesz zasilania zakładów produkcyjnych, centrów danych czy instytucji medycznych, transformator suchy SGOB 1000 kva może zapewnić potrzebną moc, kiedy jej potrzebujesz.

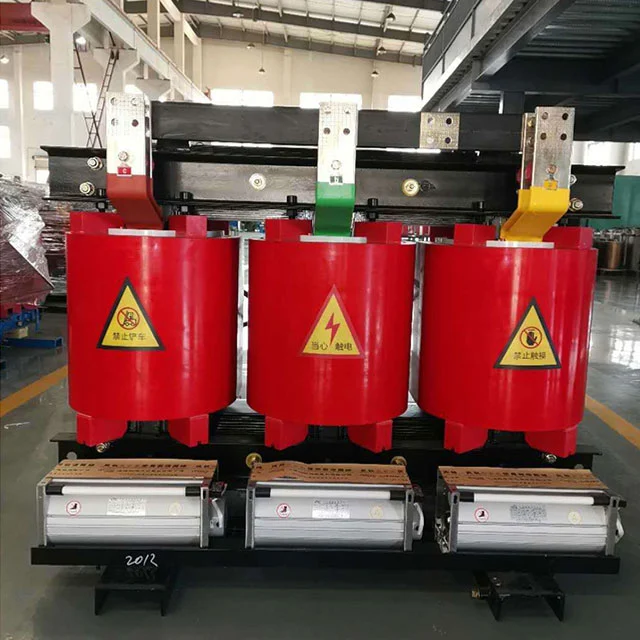

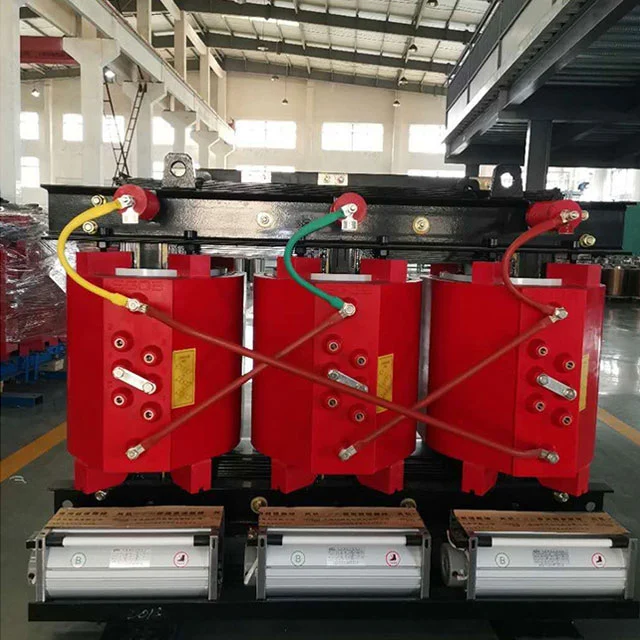

1000kva Dry Transformer

Główne materiały i funkcje

Cewka ta wykorzystuje izolowany drut miedziany klasy F jako przewodnik oraz materiały kompozytowe z włókna szklanego i żywicy epoksydowej jako materiał izolacyjny. Jego współczynnik rozszerzalności jest podobny do współczynnika rozszerzalności przewodów miedzianych i ma doskonałą odporność na uderzenia, odporność na zmiany temperatury i odporność na pękanie. Wszystkie składniki włókna szklanego i żywicy epoksydowej mają właściwości samogasnące i nie będą się palić. Tymczasem cewka wysokiego napięcia jest odlewana z żywicy epoksydowej pod próżnią wynoszącą 1 milibar, a wewnątrz cewki nie ma pęcherzyków, co zapewnia, że lokalne wyładowanie cewki jest niewielkie. Jednocześnie skutecznie zmniejszono straty transformatora.

Rdzeń transformatora wykonany jest z walcowanych na zimno arkuszy stali krzemowej serii 30EH120 o wysokiej przenikalności magnetycznej, importowanych z japońskiej firmy Nippon Steel. Te arkusze stali krzemowej mają uporządkowany układ ziaren, są połączone w sposób całkowicie fazowany pod kątem 45° i ułożone w czterech warstwach. Powierzchnia rdzenia jest pokryta izolacyjną farbą z żywicy, aby zapobiec wilgoci i rdzy, a dwa zaciski i elementy złączne mają również warstwy zabezpieczające przed korozją. W całym rdzeniu zastosowano nieułożone jarzmo i stalową konstrukcję płyty ciągnącej, co skutecznie zmniejsza straty przy braku obciążenia, prąd bez obciążenia i hałas rdzenia.

W przypadku cewek wysokoprądowych niskiego napięcia, gdy występuje zwarcie, naprężenia zwarciowe są duże, podczas gdy cewki niskonapięciowe mają mniej zwojów. Im większy prąd niskiego napięcia, tym bardziej oczywisty jest problem niestabilności prądu przy stosowaniu metody uzwojenia cewki. Należy również wziąć pod uwagę kwestie odprowadzania ciepła. W tej chwili cewki niskiego napięcia nawinięte folią mogą lepiej rozwiązać powyższe problemy. Po pierwsze, produkty foliowe nie mają zwojów osiowych i kąta osiowego uzwojenia. Zwoje prądowe uzwojeń wysokiego i niskiego napięcia są zrównoważone, a naprężenia osiowe transformatora są niewielkie w przypadku zwarcia. Po drugie, dzięki cienkiej izolacji, podczas przetwarzania można swobodnie układać wiele warstw kanałów powietrznych, a problem odprowadzania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki odbywa się na w pełni automatycznej maszynie do nawijania folii przy użyciu spawania w osłonie gazu ksenonowego, które charakteryzuje się dużą precyzją, niskimi oporami zgrzewania i brakiem zewnętrznego procesu spawania. Pomiędzy warstwami uzwojenia stosowana jest izolacja DMD, a końce po nawinięciu są uszczelniane i utwardzane żywicą.

Zastosowano górny wentylator chłodzący o przepływie krzyżowym. Wentylator ten ma zalety niskiego poziomu hałasu, wysokiego ciśnienia wiatru i dobrego wyglądu, a także poprawia zdolność przeciążeniową transformatora. Kontrola temperatury wykorzystuje inteligentny regulator temperatury w celu poprawy bezpieczeństwa i niezawodności pracy transformatora.

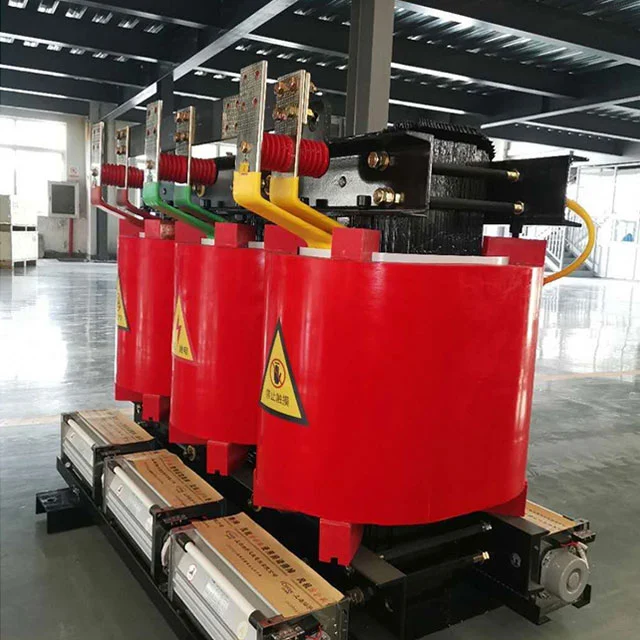

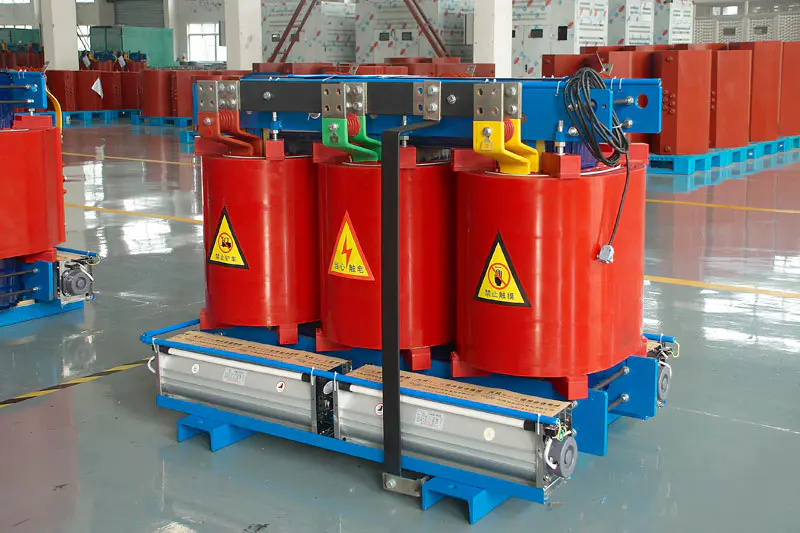

1000kva Dry Transformer

CECHY PRODUKTU

Transformator dystrybucyjny mocy o mocy 1000 kVA z żywicą epoksydową do montażu suchego, izolacyjny, produkowany przez Shanghai Industrial Transformer Co., Ltd. został opracowany i zaprojektowany we współpracy z Shenyang Transformer Research Institute poprzez wprowadzenie zaawansowanej technologii zagranicznej. Wskaźnik niezawodności produktu osiągnął międzynarodowy poziom zaawansowany.

Transformator suchy SGOB 1000kva jest bezpieczny, trudnopalny i ognioodporny, wolny od zanieczyszczeń i może być instalowany bezpośrednio w ośrodku załadunkowym. Jest bezobsługowy, łatwy w instalacji, ma niski całkowity koszt eksploatacji, niskie straty, dobrą odporność na wilgoć, może normalnie pracować przy 100% wilgotności i można go uruchomić bez wstępnego suszenia po wyłączeniu. Charakteryzuje się niskim wyładowaniem niezupełnym, niskim poziomem hałasu, silną funkcją rozpraszania ciepła i może pracować przy obciążeniu znamionowym 150% w warunkach wymuszonego chłodzenia powietrzem.

Transformator suchy SGOB 1000kva jest obecnie szeroko stosowany w wieżowcach, centrach handlowych, lotniskach, stacjach, dokach, metrze, fabrykach, podziemnych stacjach dystrybucyjnych, morskich platformach wiertniczych, elektrowniach i innych miejscach o trudnych warunkach i warunkach użytkowania.

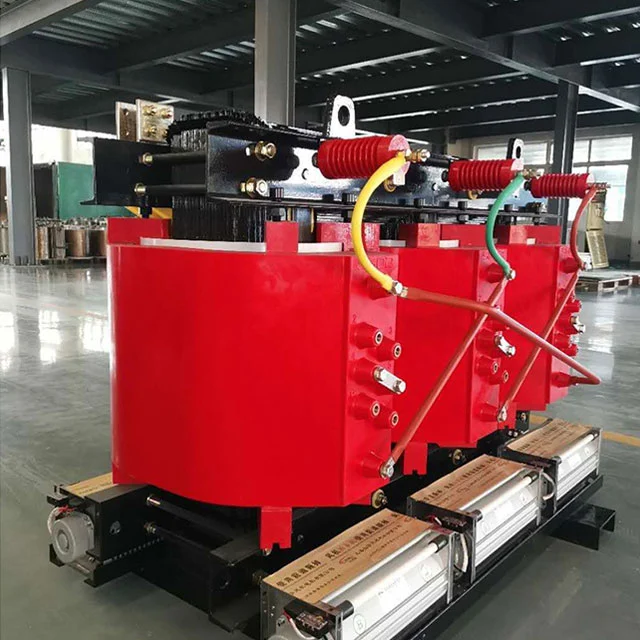

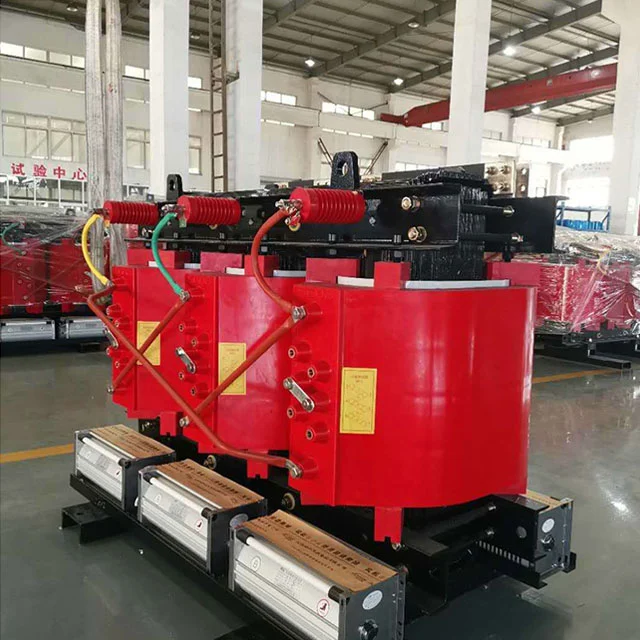

1000kva Dry Transformer

CECHY PRODUKTU

● Ognioodporne

● Odporność na wilgoć

● Łatwa konserwacja i instalacja

● Dobrze działa w trudnych warunkach otoczenia

● Produkt nie zanieczyszczający środowiska

● Niskie straty podczas kompleksowej eksploatacji

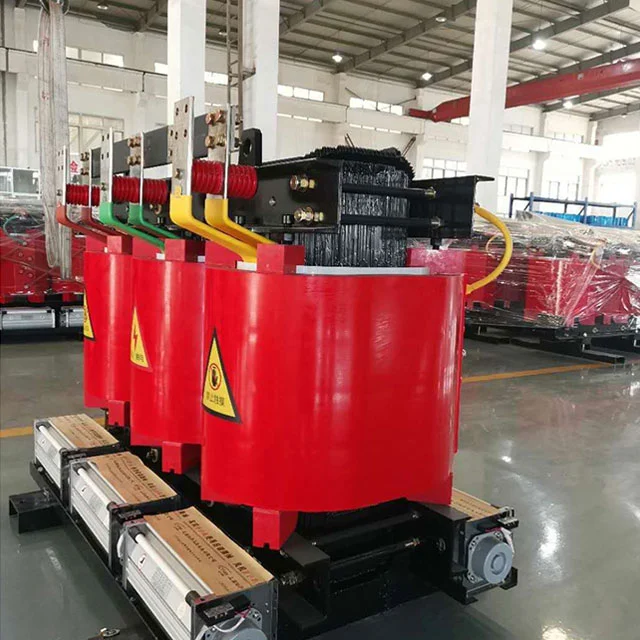

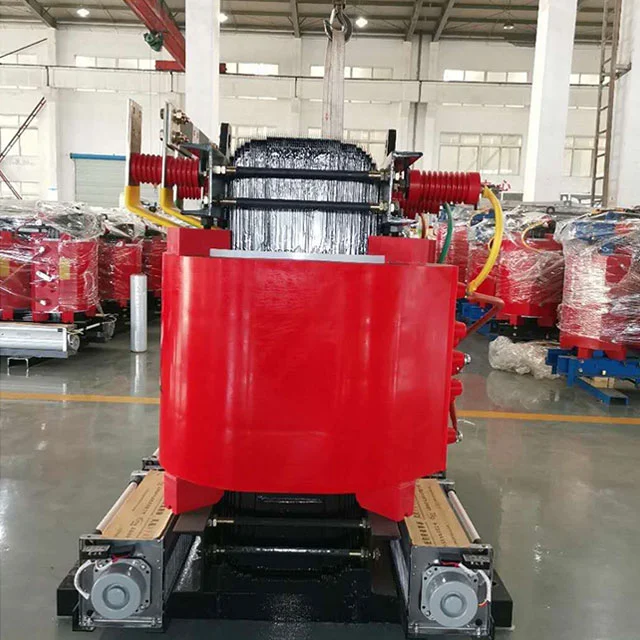

Dry Transformer

PARAMETRY

MODEL	BEZ STRATY ŁADOWANIA (W)	UTRATA ŁADOWANIA (120%)	BLISKOŚĆ (%)	PRĄD BEZ OBCIĄŻENIA (%)	POZIOM HAŁASU (Lpa) dB	WAGA (KG)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

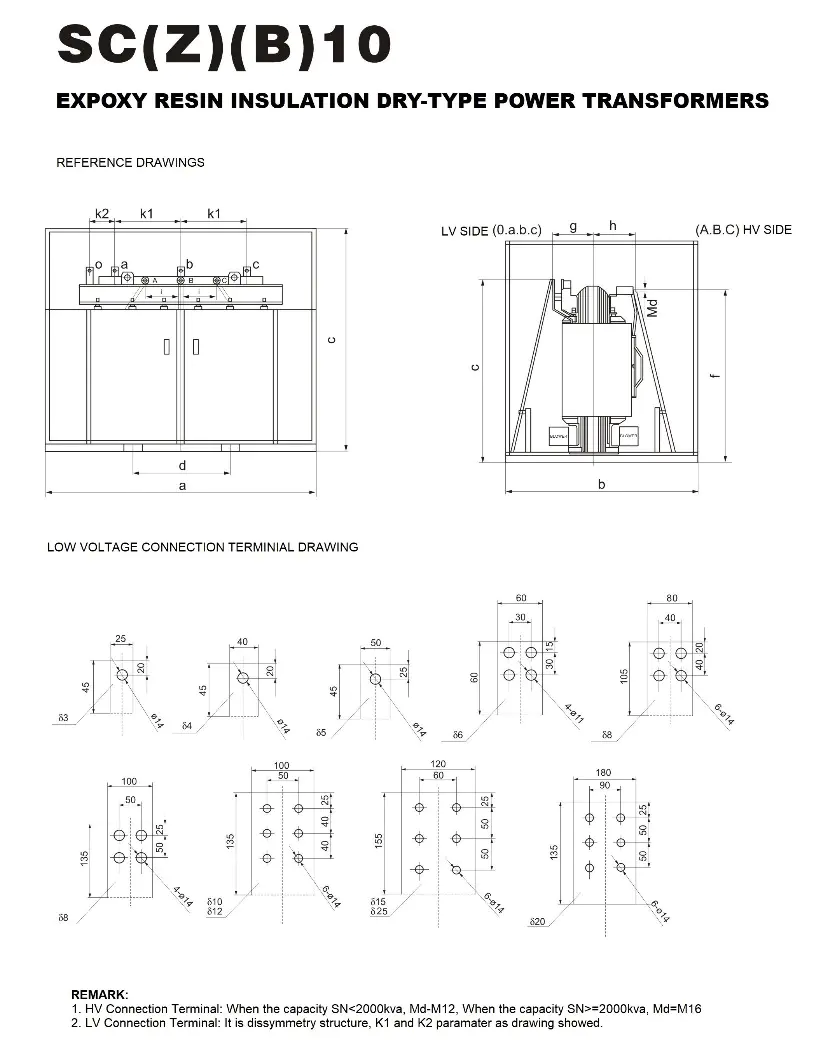

MODEL	WYMIAR (MM)
MODEL	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODEL	WYDAJNOŚĆ (KVA)	DŁUGOŚĆ (MM)	SZEROKOŚĆ (MM)	WYSOKOŚĆ (MM)	WZDŁUŻNA (MM)	POZIOME (MM)	WAGA (kg)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

PROFIL FIRMY

Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą pełnego asortymentu sprzętu do dystrybucji energii elektrycznej. Nasze produkty obejmują:

● Transformatory zanurzone w oleju

● Transformatory olejowe 35KV

● Transformatory suche z izolacją z żywicy epoksydowej

● Transformatory rozdzielcze ze stopu amorficznego

● Transformatory fotowoltaiczne

● Transformatory elektrowni wiatrowych

● Transformatory podstacyjne typu skrzynkowego

company company

Nasza firma została założona w 2007 roku i obecnie posiada warsztat o powierzchni 40 000 m2 i zatrudnia ponad 200 pracowników. Nasze produkty znajdują szerokie zastosowanie w wielu gałęziach przemysłu, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemia, budownictwo, porty, lotniska, infrastruktura kolejowa i komunalna.

company

Produkujemy również powiązany sprzęt, taki jak szafy i obudowy elektryczne, skrzynki rozdzielcze. Obecnie rozszerzamy naszą linię produktów o inne obszary związane z zasilaniem, takie jak złącza termokurczliwe, kable elektryczne i powiązany sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowej platformy dostaw sprzętu elektrycznego i części dla naszej globalnej bazy klientów.

company company

Aby dostarczać produkty najwyższej jakości, polegamy na naszym rygorystycznym systemie kontroli jakości. Spośród 200 naszych pracowników 46 to inżynierowie z doświadczeniem. Nasz system jakości obejmuje kwalifikacje w zakresie:

● Krajowe Centrum Nadzoru Jakości Transformatorów w Chinach

● System Zarządzania Jakością ISO-9001:2008

● System Zarządzania Środowiskowego ISO-14001:2004

● System BHP OHSMS18000

certificate

Nasze patenty:

patent

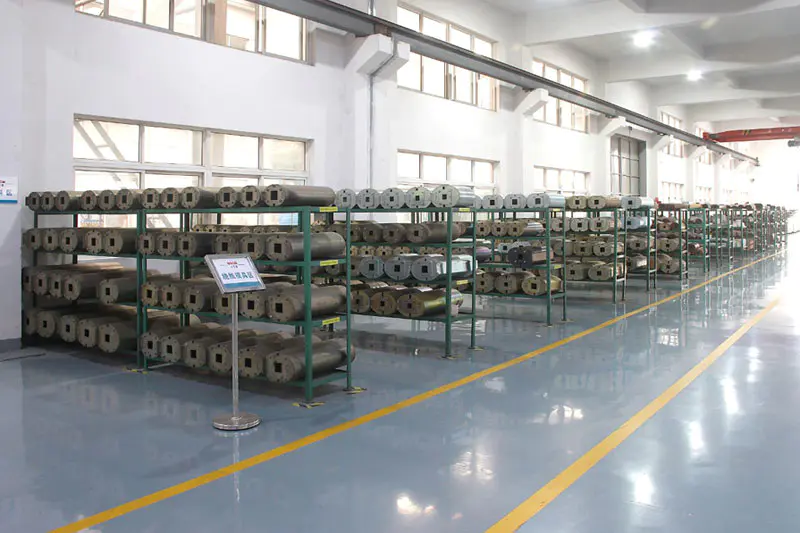

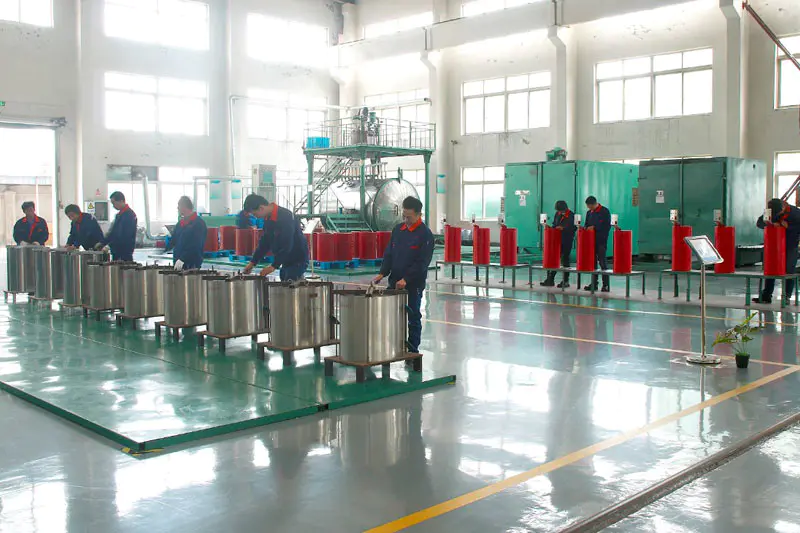

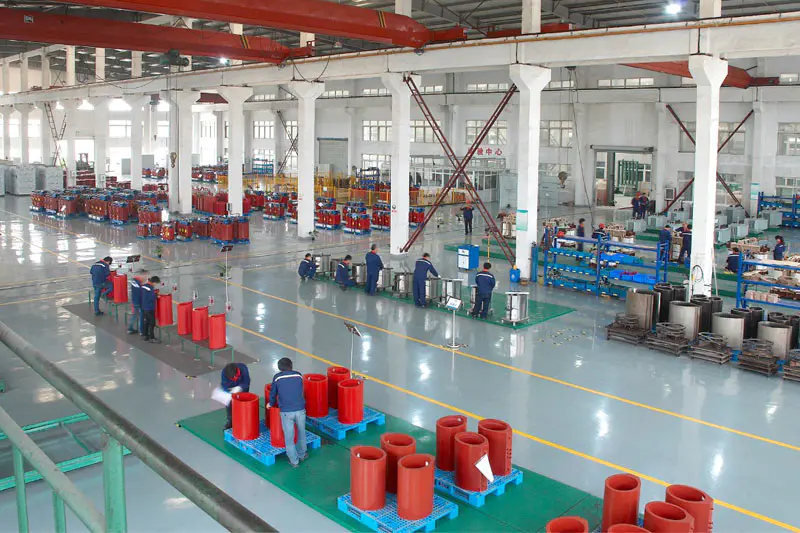

Nasze możliwości produkcyjne i testowania jakości obejmują:

● Automatyczne zwijanie folii

● Cyfrowe blachowanie i cięcie stali silikonowej

● W pełni automatyczny piec do suszenia próżniowego i linia lakiernicza

● Tester wyładowań niezupełnych HAEFLY

● Analizator mocy HAEFLY

● Analizator harmonicznych HAEFLY

Dry Transformer

Rezultatem jest doskonały produkt o wysokiej wydajności, niższym rozpraszaniu mocy i niskim poziomie hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
