Opis produktu

Transformator suchy SGOB 1600 kva to najwyższej klasy urządzenie elektryczne zaprojektowane, aby sprostać wymaganiom dużej mocy nowoczesnych zastosowań przemysłowych i komercyjnych. Dzięki solidnej mocy znamionowej wynoszącej 1600 kilowoltoamperów (kva) transformator ten łączy w sobie precyzyjną inżynierię, niezawodność i wydajność, aby zapewnić niezrównaną wydajność w różnych ustawieniach.

Transformator suchy SGOB 1600kva wyróżnia się konstrukcją typu suchego, która eliminuje ryzyko wycieków oleju i zanieczyszczenia środowiska. Dzięki temu jest to rozwiązanie przyjazne dla środowiska, które wpisuje się w globalne wysiłki na rzecz zrównoważonego rozwoju. Kompaktowe wymiary i solidna konstrukcja sprawiają, że można go zainstalować w środowiskach o ograniczonej przestrzeni, a solidna konstrukcja gwarantuje długotrwałą niezawodność i bezproblemową pracę.

Zaawansowany układ chłodzenia transformatora zapewnia jego wydajną i cichą pracę, minimalizując hałas i wytwarzanie ciepła. To nie tylko wydłuża żywotność transformatora, ale także poprawia ogólne wrażenia użytkownika. Koncentrując się na efektywności energetycznej, suchy transformator SGOB 1600 kva wykorzystuje wysokiej jakości materiały i najnowocześniejsze techniki produkcyjne, aby zminimalizować straty energii i zmaksymalizować dostarczanie mocy do obciążenia.

Transformator suchy SGOB 1600 kva został zaprojektowany do obsługi znacznych obciążeń, co czyni go idealnym wyborem do zastosowań, w których wysokie wymagania dotyczące mocy są stałe i krytyczne. Od zakładów produkcyjnych i centrów danych po instytucje opieki zdrowotnej i kampusy edukacyjne – ten transformator jest gotowy do dostarczania niezawodnej energii tam, gdzie i kiedy jest potrzebna.

Oprócz specyfikacji technicznych suchy transformator SGOB 1600 kva oferuje szereg opcji dostosowywania w celu spełnienia specyficznych wymagań klienta. Jego modułowa konstrukcja zapewnia łatwy dostęp i łatwość serwisowania, redukując przestoje i koszty konserwacji. Dzięki temu przedsiębiorstwa mogą zoptymalizować zużycie energii, zmniejszyć swój ślad węglowy i zaoszczędzić pieniądze na rachunkach za energię.

Marka SGOB jest synonimem jakości i niezawodności, a transformator suchy 1600 kva nie jest wyjątkiem. Spełnia wszystkie odpowiednie normy i przepisy branżowe, co gwarantuje, że jest bezpieczny i zgodny z przepisami w różnych zastosowaniach. Dzięki imponującej wydajności i elastyczności suchy transformator SGOB 1600 kva jest idealnym wyborem dla firm wymagających tego, co najlepsze.

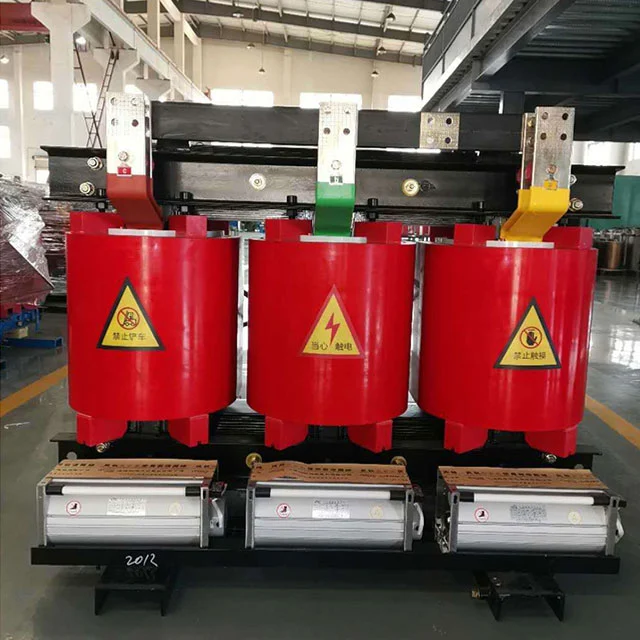

1600kva Dry Transformer

CECHY PRODUKTU

Odlewany z żywicy epoksydowej suchy transformator 1600 kva produkowany przez Shanghai Industrial Transformer Co., Ltd. został opracowany i zaprojektowany we współpracy z Instytutem Badań nad Transformatorami Shenyang poprzez wprowadzenie zaawansowanej technologii zagranicznej. Wskaźnik niezawodności produktu osiągnął międzynarodowy poziom zaawansowany.

Transformator suchy SGOB 1600kva jest bezpieczny, trudnopalny i ognioodporny, wolny od zanieczyszczeń i może być instalowany bezpośrednio w centrum załadunku. Jest bezobsługowy, łatwy w instalacji, ma niski całkowity koszt eksploatacji, niskie straty, dobrą odporność na wilgoć, może normalnie pracować przy 100% wilgotności i można go uruchomić bez wstępnego suszenia po wyłączeniu. Charakteryzuje się niskim wyładowaniem niezupełnym, niskim poziomem hałasu, silną funkcją rozpraszania ciepła i może pracować przy obciążeniu znamionowym 150% w warunkach wymuszonego chłodzenia powietrzem.

Transformator suchy SGOB 1600kva jest obecnie szeroko stosowany w wieżowcach, centrach handlowych, lotniskach, stacjach, dokach, metrze, fabrykach, podziemnych stacjach dystrybucyjnych, morskich platformach wiertniczych, elektrowniach i innych miejscach o trudnych warunkach i warunkach użytkowania.

1600kva Dry Transformer

Główne materiały i funkcje

W cewce zastosowano izolowany drut miedziany klasy F jako przewodnik oraz włókno szklane i materiał kompozytowy z żywicy epoksydowej jako izolację. Jego współczynnik rozszerzalności jest zbliżony do współczynnika rozszerzalności przewodu miedzianego i ma dobrą odporność na uderzenia, odporność na zmiany temperatury i odporność na pękanie. Wszystkie składniki włókna szklanego i żywicy epoksydowej są samogasnące i nie będą się palić. Jednocześnie cewka wysokiego napięcia jest odlewana z żywicy epoksydowej w stanie próżni 1 mbar, a wewnątrz cewki nie ma pęcherzyków, co zapewnia niewielkie wyładowanie częściowe cewki. Jednocześnie skutecznie zmniejsza się strata transformatora.

Żelazny rdzeń transformatora wykonany jest z serii 30EH120 wysokoprzepuszczalnych arkuszy stali krzemowej walcowanej na zimno o uporządkowanej orientacji ziaren, importowanych z Nippon Steel w Japonii, ze złączami z pełnym ukosowaniem pod kątem 45° i czteropoziomowym układaniem krok po kroku. Powierzchnia żelaznego rdzenia jest uszczelniona izolacyjną farbą z żywicy, aby zapobiec wilgoci i rdzy, a dwa zaciski i elementy złączne mają antykorozyjne warstwy ochronne. Cały żelazny rdzeń przyjmuje nieułożone żelazne jarzmo i stalową konstrukcję płyty ciągnącej, co skutecznie zmniejsza straty bez obciążenia, prąd jałowy i hałas żelaznego rdzenia.

W przypadku cewek niskonapięciowych i wysokoprądowych naprężenia zwarciowe są duże w przypadku zwarcia, a liczba zwojów niskiego napięcia jest niewielka. Im większy jest prąd niskiego napięcia, tym bardziej widoczny będzie problem niestabilnych amperozwojów, gdy używany jest typ uzwojenia drutu. Należy również wziąć pod uwagę problem odprowadzania ciepła. W tej chwili zastosowanie uzwojenia foliowego dla niskiego napięcia może lepiej rozwiązać powyższe problemy. Przede wszystkim produkty foliowe nie mają zwojów osiowych i kątów spiralnych osiowych uzwojeń. Amperozwojenia uzwojeń wysokiego i niskiego napięcia są zrównoważone, a naprężenie osiowe transformatora jest małe w przypadku wystąpienia zwarcia. Po drugie, dzięki cienkiej izolacji, wielowarstwowe kanały powietrzne można dowolnie konfigurować, a problem odprowadzania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki wykorzystuje spawanie ksenonowe na w pełni automatycznej maszynie do nawijania folii, która charakteryzuje się wysoką precyzją, niskim oporem spawania i brakiem zewnętrznego procesu spawania. Pomiędzy warstwami uzwojenia stosuje się izolację DMD, a końce po nawinięciu są uszczelniane i utwardzane żywicą.

Zastosowano wentylator chłodzący o przepływie krzyżowym z górnym nadmuchem, który charakteryzuje się niskim poziomem hałasu, wysokim ciśnieniem wiatru, pięknym wyglądem itp. oraz zwiększa zdolność przeciążeniową transformatora. Kontrola temperatury wykorzystuje inteligentny regulator temperatury, aby poprawić bezpieczeństwo i niezawodność działania transformatora.

1600kva Dry Transformer

OPIS PRODUKTU

Transformator suchy izolowany żywicą epoksydową jest produktem bardzo bezpiecznym. Można go zainstalować bezpośrednio w centrum załadunku. Dobrze sprawdza się w środowisku o 100% wilgotności, bez wstępnego suszenia. Jest szeroko stosowany w budownictwie, centrum handlowym, lotnisku, stacji, porcie, metrze, fabryce, podziemnej stacji dystrybucji energii, morskiej platformie wiertniczej, elektrowni itp.

CECHY PRODUKTU

● Ognioodporne

● Odporność na wilgoć

● Łatwa konserwacja i instalacja

● Dobrze działa w trudnych warunkach otoczenia

● Produkt nie zanieczyszczający środowiska

● Niskie straty podczas kompleksowej eksploatacji

Dry Transformer

PARAMETRY

MODEL	BEZ STRATY ŁADOWANIA (W)	UTRATA ŁADOWANIA (120%)	BLISKOŚĆ (%)	PRĄD BEZ OBCIĄŻENIA (%)	POZIOM HAŁASU (Lpa) dB	WAGA (KG)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

MODEL	WYMIAR (MM)
MODEL	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODEL	WYDAJNOŚĆ (KVA)	DŁUGOŚĆ (MM)	SZEROKOŚĆ (MM)	WYSOKOŚĆ (MM)	WZDŁUŻNA (MM)	POZIOME (MM)	WAGA (kg)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

PROFIL FIRMY

Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą pełnego asortymentu sprzętu do dystrybucji energii elektrycznej. Nasze produkty obejmują:

● Transformatory zanurzone w oleju

● Transformatory olejowe 35KV

● Transformatory suche z izolacją z żywicy epoksydowej

● Transformatory rozdzielcze ze stopu amorficznego

● Transformatory fotowoltaiczne

● Transformatory elektrowni wiatrowych

● Transformatory podstacyjne typu skrzynkowego

company company

Nasza firma została założona w 2007 roku i obecnie posiada warsztat o powierzchni 40 000 m2 i zatrudnia ponad 200 pracowników. Nasze produkty znajdują szerokie zastosowanie w wielu gałęziach przemysłu, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemia, budownictwo, porty, lotniska, infrastruktura kolejowa i komunalna.

company

Produkujemy również powiązany sprzęt, taki jak szafy i obudowy elektryczne, skrzynki rozdzielcze. Obecnie rozszerzamy naszą linię produktów o inne obszary związane z zasilaniem, takie jak złącza termokurczliwe, kable elektryczne i powiązany sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowego rozwiązania platforma dostaw sprzętu elektrycznego i części dla naszej globalnej bazy klientów.

company company

Aby dostarczać produkty najwyższej jakości, polegamy na naszym rygorystycznym systemie kontroli jakości. Spośród 200 naszych pracowników 46 to inżynierowie z doświadczeniem. Nasz system jakości obejmuje kwalifikacje w zakresie:

● Krajowe Centrum Nadzoru Jakości Transformatorów w Chinach

● System Zarządzania Jakością ISO-9001:2008

● System Zarządzania Środowiskowego ISO-14001:2004

● System BHP OHSMS18000

certificate

Nasze patenty:

patent

Nasze możliwości produkcyjne i testowania jakości obejmują:

● Automatyczne zwijanie folii

● Cyfrowe blachowanie i cięcie stali silikonowej

● W pełni automatyczny piec do suszenia próżniowego i linia lakiernicza

● Tester wyładowań niezupełnych HAEFLY

● Analizator mocy HAEFLY

● Analizator harmonicznych HAEFLY

Dry Transformer

Rezultatem jest doskonały produkt o wysokiej wydajności, niższym rozpraszaniu mocy i niskim poziomie hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
