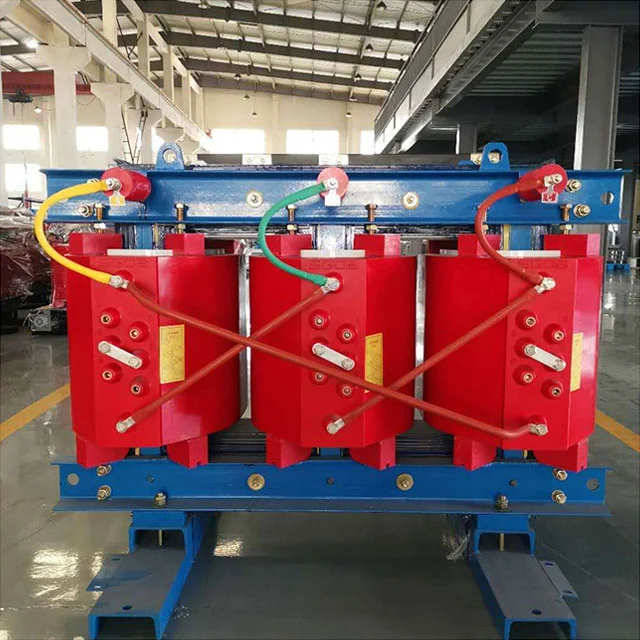

Jako profesjonalny producent, SGOB chciałby zapewnić wysokiej jakości trzyfazowy transformator typu suchego typu 200KVA, który jest urządzeniem do konwersji mocy trójfazowej bez podłoża izolacyjnego. Zaprojektowany do obszarów wrażliwych na wewnątrz i środowiska, należy do kategorii urządzeń podstawowych i dystrybucyjnych bez konserwacji.
Wysokiej jakości transformator typu suchego trzypazowego 200 kVa jest wytwarzany przez chińskiego profesjonalnego producenta SGOB, który realizuje konwersję napięcia prądu przemiennego poprzez zasadę indukcji elektromagnetycznej, dostosowuje się do środkowych wymagań dystrybucji mocy, rdzeń i uzwojenie są kapsułkowane materiałem izolacyjnym stałych.
System uzwojenia przyjmuje przewodnik miedzi i izolację złożoną z żywicy epoksynowej wzmocnionej włóknem epoksydowym, która jest utworzona w korpusie uszczelniającego przez odlewanie ciśnienia próżniowego.
Rdzeń 200 kVa trzypazowy transformator typu suchego 50 Hz przyjmuje zorientowane na ziarno arkusz krzemowy z pełnym skośnym laminowaniem szwu, a powierzchnia jest pokryta warstwą farby izolacyjnej odpornej na wilgoć. Kanał rozpraszania ciepła został zaprojektowany z trójwymiarowym przejściem powietrza miodu, a rozpraszanie ciepła jest aktywnie realizowane za pomocą wentylatora startowego startowego.
Zatrudniony w korozji miedziany pasek do łączenia zacisków, obsługujący dwukierunkowy dostęp do kabla. Skorupa przyjmuje technologię sprayu stalowego stalowego na zimno, a interfejs instalacji amortyzatora jest zarezerwowany na dole.
Podczas pracy kanał wentylacyjny powinien być utrzymywany wolny od pyłu, a akumulacja pyłu w kanale wentylacyjnym należy regularnie czyszczyć za pomocą urządzeń do zbierania pyłu podciśnieniowego. Sprawdź przymocowanie terminali łączących raz na sześć miesięcy i ponownie zablokuj je sekwencją za pomocą klucza momentu obrotowego. Test oporności na izolację należy przeprowadzić, gdy wilgotność jest niższa niż wartość graniczna. Odłącz wszystkie połączenia zewnętrzne przed pomiarem. Po nagłej awarii zasilania sprzęt powinien być dozwolony, aż temperatura będzie zgodna z temperaturą otoczenia przed ponownym uruchomieniem. Rozpuszczalniki chemiczne są zabronione do czyszczenia powierzchni skorupy. Do wyczyszczenia go można użyć tylko neutralnych detergentów.
200KVA Trzy fazowe transformator typu suchego 50 Hz jest wykorzystywany w komercyjnym pomieszczeniu dystrybucji kompleksu, wysokim budynku zasilacza awaryjnego, obwodu tworzenia kopii zapasowych sali operacyjnej w szpitalu, nieprzerwanym łącze zasilaczkowym Centrum danych, środowisku z producentem produkowania, stacji dystrybucji zasilania portu i stacji kontroli stacji subwagicznej oraz innych centrum zasilania wewnętrznego.
W porównaniu z konwencjonalnymi transformatorami typu suchego, proces odlewania próżniowego 200 kVa trzypazowego transformatora typu suchego 50 Hz eliminuje szczelinę powietrza wewnątrz uzwojeń, a częściowe rozładowanie jest znacznie niższe niż w przypadku struktur niezaprzeczalnych. Współczynnik rozszerzania termicznego żywicy epoksydowej i przewodu miedzi jest dopasowany, aby uniknąć pękania warstwy izolacyjnej spowodowanej cyklem termicznym. Wydajność wymiany ciepła trójwymiarowej struktury rozpraszania ciepła przewyższa wydajność tradycyjnych płaskich płetw, a wzrost temperatury zmniejsza się pod tym samym obciążeniem. Podstawowa technologia wszystkich skłonnych stawów zmniejsza utratę obwodu magnetycznego, a prąd bez obciążenia jest lepszy niż ogólny poziom branży. Powłoka profilaktyczna obudowy ochronnej przechodzi test przyspieszonego sprayu solnego i nie ma ryzyka korozji części metalowych w mokrych środowiskach.
| MODEL | Brak utraty obciążenia (W) |
Utrata obciążenia (120%) |
BLISKOŚĆ (%) |
Prąd noload (%) |
Poziom hałasu (LPA) db |
WAGA (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (b) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | Wymiar (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | Pojemność (KVA) | DŁUGOŚĆ (MM) |
Szerokość (mm) | WYSOKOŚĆ (MM) |
Podłużne (mm) | Poziome (MM) | Waga (kg) |
| SC (z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Czy trójwymiarowa struktura chłodzenia wymaga dodatkowej konserwacji?
Moduł wentylatora przyjmuje konstrukcję uszczelnienia łożyska i można go wymienić jako całość po zgromadzeniu czasu operacji osiągnie próg, bez smarowania i konserwacji.
Jak zapobiec korozji końcowej na obszarach przybrzeżnych o wysokiej mgle solnej?
Transformator typu suchego typu suchego 200 KVA 200 kVa jest procesem wielowarstwowym stopowym stopem niklu-Zinc z opcjonalnymi rękawami ochrony terminalu, które można zainstalować w celu izolacji kontaktu z natryskiem.
