W miarę ewolucji branży dystrybucji energii producenci koncentrują się na opracowywaniu transformatorów, które są bardziej wydajne, niezawodne i zrównoważone. Transformator suchy SGOB 250 kva odzwierciedla te trendy, wykorzystując zaawansowane materiały i technologie w celu poprawy wydajności i zmniejszenia wpływu na środowisko.

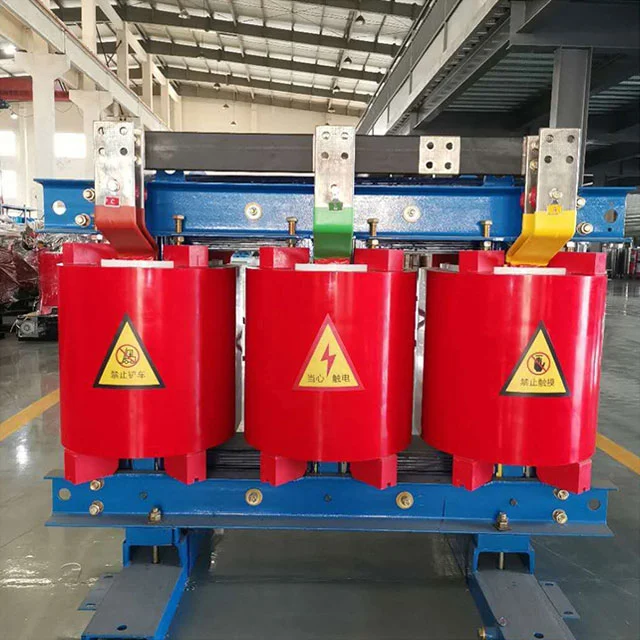

Transformator suchy SGOB 250 kva to najnowocześniejsze urządzenie elektryczne przeznaczone do stosowania w różnorodnych zastosowaniach przemysłowych, komercyjnych i instytucjonalnych. Dzięki mocy znamionowej wynoszącej 250 kilowoltoamperów (kva) transformator ten oferuje solidną wydajność, wyjątkową niezawodność i szereg funkcji, które czynią go idealnym wyborem dla nowoczesnych systemów dystrybucji energii.
Wysoka moc:
Transformator suchy SGOB 250 kva został zaprojektowany tak, aby wytrzymać znaczne obciążenia mocy, dzięki czemu nadaje się do zastosowań wymagających stałego i niezawodnego dostarczania mocy. Niezależnie od tego, czy chodzi o zasilanie maszyn w zakładzie produkcyjnym, czy zapewnienie stabilnego zasilania w dużym budynku komercyjnym, transformator ten może sprostać wymaganiom nawet najbardziej rygorystycznych środowisk.
Konstrukcja typu suchego:
W przeciwieństwie do tradycyjnych transformatorów olejowych, suchy transformator SGOB 250 kva wykorzystuje system izolacji suchej. Eliminuje to ryzyko wycieków oleju i zmniejsza potrzebę regularnej konserwacji, dzięki czemu jest bezpieczniejszą i bardziej przyjazną dla środowiska opcją.
Efektywna konwersja energii:
Transformator został zaprojektowany tak, aby zminimalizować straty energii podczas procesu konwersji, zapewniając dostarczenie maksymalnej mocy do obciążenia. Przyczynia się to do obniżenia kosztów operacyjnych i mniejszego śladu węglowego.
Kompaktowy i trwały:
Dzięki kompaktowej konstrukcji suchy transformator SGOB 250 kva jest łatwy w instalacji i wymaga minimalnej przestrzeni. Trwała konstrukcja zapewnia długoletnią wydajność i niezawodność, nawet w trudnych warunkach.
Konfigurowalne opcje:
Manufacturers offer a range of customization options, including different voltage levels, input and output configurations, and mounting arrangements. This allows end-users to tailor the transformer to their specific needs and requirements.
Zgodność i bezpieczeństwo:
Transformator suchy SGOB 250kva jest zgodny z międzynarodowymi normami i przepisami, zapewniając jego bezpieczeństwo i niezawodność. Rygorystyczne procesy testowania i certyfikacji weryfikują jego zgodność z normami branżowymi, w tym związanymi z kompatybilnością elektromagnetyczną (EMC), wytrzymałością zwarciową i wydajnością cieplną.
Aplikacje:
Industrial: Suitable for use in manufacturing plants, mining operations, and other heavy-duty environments where reliability and durability are paramount.
Komercyjne: idealne do dużych budynków komercyjnych, centrów handlowych, hoteli i innych obiektów, które wymagają stabilnego zasilania różnych urządzeń i sprzętu.
Instytucjonalne: idealne rozwiązanie dla instytucji edukacyjnych, placówek opieki zdrowotnej i budynków rządowych, gdzie przerwy w dostawie prądu mogą mieć poważne konsekwencje.
Trendy i innowacje branżowe:
W miarę ewolucji branży dystrybucji energii producenci koncentrują się na opracowywaniu transformatorów, które są bardziej wydajne, niezawodne i zrównoważone. Transformator suchy SGOB 250 kva odzwierciedla te trendy, wykorzystując zaawansowane materiały i technologie w celu poprawy wydajności i zmniejszenia wpływu na środowisko.
Ponadto integracja technologii inteligentnych sieci i Internetu rzeczy (IoT) zmienia branżę. Dzięki możliwościom zdalnego monitorowania i konserwacji predykcyjnej użytkownicy końcowi mogą zoptymalizować wydajność transformatora, skrócić przestoje i wydłużyć jego żywotność.
CECHY PRODUKTU
Suchy transformator 250 kva odlany z żywicy epoksydowej produkowany przez Shanghai Industrial Transformer Co., Ltd. został opracowany i zaprojektowany we współpracy z Instytutem Badań nad Transformatorami Shenyang poprzez wprowadzenie zaawansowanych technologii zagranicznych. Wskaźnik niezawodności produktu osiągnął międzynarodowy poziom zaawansowany.
SGOB 250kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.
Transformatory suche SGOB 250kva są obecnie szeroko stosowane w wieżowcach, centrach handlowych, lotniskach, stacjach, dokach, metrze, fabrykach, podziemnych stacjach dystrybucyjnych, morskich platformach wiertniczych, elektrowniach i innych miejscach o trudnych warunkach i warunkach użytkowania.
Main materials and features
W cewce zastosowano izolowany drut miedziany klasy F jako przewodnik oraz włókno szklane i materiał kompozytowy z żywicy epoksydowej jako izolację. Jego współczynnik rozszerzalności jest zbliżony do współczynnika rozszerzalności przewodu miedzianego i ma dobrą odporność na uderzenia, odporność na zmiany temperatury i odporność na pękanie. Wszystkie składniki włókna szklanego i żywicy epoksydowej są samogasnące i nie będą się palić. Jednocześnie cewka wysokiego napięcia jest odlewana z żywicy epoksydowej w stanie próżni 1 mbar, a wewnątrz cewki nie ma pęcherzyków, co zapewnia niewielkie wyładowanie częściowe cewki. Jednocześnie skutecznie zmniejsza się strata transformatora.
Żelazny rdzeń transformatora wykonany jest z serii 30EH120 wysokoprzepuszczalnych arkuszy stali krzemowej walcowanej na zimno o uporządkowanej orientacji ziaren, importowanych z Nippon Steel w Japonii, ze złączami z pełnym ukosowaniem pod kątem 45° i czteropoziomowym układaniem krok po kroku. Powierzchnia żelaznego rdzenia jest uszczelniona izolacyjną farbą z żywicy, aby zapobiec wilgoci i rdzy, a dwa zaciski i elementy złączne mają antykorozyjne warstwy ochronne. Cały żelazny rdzeń przyjmuje nieułożone żelazne jarzmo i stalową konstrukcję płyty ciągnącej, co skutecznie zmniejsza straty bez obciążenia, prąd jałowy i hałas żelaznego rdzenia.
W przypadku cewek niskonapięciowych i wysokoprądowych naprężenia zwarciowe są duże w przypadku zwarcia, a liczba zwojów niskiego napięcia jest niewielka. Im większy jest prąd niskiego napięcia, tym bardziej widoczny będzie problem niestabilnych amperozwojów, gdy używany jest typ uzwojenia drutu. Należy również wziąć pod uwagę problem odprowadzania ciepła. W tej chwili zastosowanie uzwojenia foliowego dla niskiego napięcia może lepiej rozwiązać powyższe problemy. Przede wszystkim produkty foliowe nie mają zwojów osiowych i kątów spiralnych osiowych uzwojeń. Amperozwojenia uzwojeń wysokiego i niskiego napięcia są zrównoważone, a naprężenie osiowe transformatora jest małe w przypadku wystąpienia zwarcia. Po drugie, dzięki cienkiej izolacji, wielowarstwowe kanały powietrzne można dowolnie konfigurować, a problem odprowadzania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki wykorzystuje spawanie ksenonowe na w pełni automatycznej maszynie do nawijania folii, która charakteryzuje się wysoką precyzją, niskim oporem spawania i brakiem zewnętrznego procesu spawania. Pomiędzy warstwami uzwojenia stosuje się izolację DMD, a końce po nawinięciu są uszczelniane i utwardzane żywicą.
Zastosowano wentylator chłodzący o przepływie krzyżowym z górnym nadmuchem, który charakteryzuje się niskim poziomem hałasu, wysokim ciśnieniem wiatru, pięknym wyglądem itp. oraz zwiększa zdolność przeciążeniową transformatora. Kontrola temperatury wykorzystuje inteligentny regulator temperatury, aby poprawić bezpieczeństwo i niezawodność działania transformatora.
OPIS PRODUKTU
Transformator suchy izolowany żywicą epoksydową jest produktem bardzo bezpiecznym. Można go zainstalować bezpośrednio w centrum załadunku. Dobrze sprawdza się w środowisku o 100% wilgotności, bez wstępnego suszenia. Jest szeroko stosowany w budownictwie, centrum handlowym, lotnisku, stacji, porcie, metrze, fabryce, podziemnej stacji dystrybucji energii, morskiej platformie wiertniczej, elektrowni itp.
CECHY PRODUKTU
● Fire-resistant
● Odporność na wilgoć
● Łatwa konserwacja i instalacja
● Dobrze działa w trudnych warunkach otoczenia
● Produkt nie zanieczyszczający środowiska
● Niskie straty podczas kompleksowej eksploatacji
PARAMETRY
| MODEL | BEZ STRATY ŁADOWANIA (W) |
LOAD LOSS (120%) |
BLISKOŚĆ (%) |
NOLOAD CURRENT (%) |
POZIOM HAŁASU (Lpa) dB |
WAGA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | WYMIAR (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | WYDAJNOŚĆ (KVA) |
LENGTH (MM) |
SZEROKOŚĆ (MM) | WYSOKOŚĆ (MM) |
WZDŁUŻNA (MM) | POZIOME (MM) | WAGA (kg) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
COMPANY PROFILE
Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą pełnego asortymentu sprzętu do dystrybucji energii elektrycznej. Nasze produkty obejmują:
● Transformatory zanurzone w oleju
● Transformatory olejowe 35KV
● Transformatory suche z izolacją z żywicy epoksydowej
● Transformatory rozdzielcze ze stopu amorficznego
● Transformatory fotowoltaiczne
● Transformatory elektrowni wiatrowych
● Transformatory podstacyjne typu skrzynkowego
Nasza firma została założona w 2007 roku i obecnie posiada warsztat o powierzchni 40 000 m2 i zatrudnia ponad 200 pracowników. Nasze produkty znajdują szerokie zastosowanie w wielu gałęziach przemysłu, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemia, budownictwo, porty, lotniska, infrastruktura kolejowa i komunalna.
Produkujemy również powiązany sprzęt, taki jak szafy i obudowy elektryczne, skrzynki rozdzielcze. Obecnie rozszerzamy naszą linię produktów o inne obszary związane z zasilaniem, takie jak złącza termokurczliwe, kable elektryczne i powiązany sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowego rozwiązania platforma dostaw sprzętu elektrycznego i części dla naszej globalnej bazy klientów.
Aby dostarczać produkty najwyższej jakości, polegamy na naszym rygorystycznym systemie kontroli jakości. Spośród 200 naszych pracowników 46 to inżynierowie z doświadczeniem. Nasz system jakości obejmuje kwalifikacje w zakresie:
● Krajowe Centrum Nadzoru Jakości Transformatorów w Chinach
● System Zarządzania Jakością ISO-9001:2008
● System Zarządzania Środowiskowego ISO-14001:2004
● System BHP OHSMS18000
Nasze patenty:
Our production and quality testing capabilities include:
● Automatyczne zwijanie folii
● Digital silicone steel sheeting and slitting
● W pełni automatyczny piec do suszenia próżniowego i linia lakiernicza
● Tester wyładowań niezupełnych HAEFLY
● Analizator mocy HAEFLY
● Analizator harmonicznych HAEFLY
Rezultatem jest doskonały produkt o wysokiej wydajności, niższym rozpraszaniu mocy i niskim poziomie hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
