SGOB to doświadczony dostawca transformatorów suchych o mocy 800 kva z siedzibą w Chinach. Transformator ten charakteryzuje się kompaktowymi rozmiarami i solidną konstrukcją, co czyni go idealnym do instalacji w obszarach o ograniczonej przestrzeni. Solidna konstrukcja gwarantuje długotrwałą niezawodność i płynne działanie nawet w trudnych warunkach przemysłowych. Dzięki swojej zdolności do obsługi znacznych obciążeń transformator ten stanowi wyjątkową opcję w zastosowaniach, które stale wymagają wysokiego poziomu mocy i gdzie stabilność zasilania jest najważniejsza, np. w zakładach produkcyjnych, centrach danych i placówkach opieki zdrowotnej.
Transformator suchy SGOB 800 kva z Chin to urządzenie elektryczne o dużej pojemności i wydajności, zaprojektowane tak, aby spełniać rygorystyczne wymagania nowoczesnych zastosowań przemysłowych, komercyjnych i instytucjonalnych. Dzięki solidnej mocy znamionowej wynoszącej 800 kilowoltoamperów (kva) transformator ten oferuje niezrównaną niezawodność i wydajność, co czyni go wszechstronnym rozwiązaniem zasilania dla szerokiego zakresu zastosowań.
Mocne strony produktu
Transformator izolacyjny typu suchego SGOB 800 kva eliminuje ryzyko wycieków oleju, zmniejszając wymagania konserwacyjne i wpływ na środowisko. Ten przyjazny dla środowiska transformator wpisuje się w globalne wysiłki na rzecz zrównoważonego rozwoju, promując czystsze rozwiązania energetyczne i minimalizując emisję dwutlenku węgla.
Transformator suchy SGOB 800 kva charakteryzuje się kompaktowymi wymiarami i trwałą konstrukcją, dzięki czemu idealnie nadaje się do instalacji w środowiskach o ograniczonej przestrzeni. Solidna konstrukcja zapewnia długoterminową niezawodność i bezproblemową pracę nawet w wymagających warunkach przemysłowych. Zdolność transformatora do wytrzymywania znacznych obciążeń sprawia, że jest to doskonały wybór do zastosowań, w których wysokie zapotrzebowanie na moc jest stałe i krytyczne, takich jak zakłady produkcyjne, centra danych i instytucje opieki zdrowotnej.
Oprócz solidnych możliwości przenoszenia mocy, transformator dystrybucyjny typu suchego oferuje imponującą efektywność energetyczną. Minimalizuje straty energii, maksymalizując dostarczanie mocy do obciążenia i redukując koszty operacyjne. Dzięki temu jest to idealny wybór dla firm chcących zoptymalizować zużycie energii i zmniejszyć swój ślad węglowy.
CECHY PRODUKTU
Transformator suchy odlewany z żywicy epoksydowej o mocy 800 kva, produkowany przez Shanghai Industrial Transformer Co., Ltd., został opracowany i zaprojektowany we współpracy z Instytutem Badań nad Transformatorami Shenyang poprzez wprowadzenie zaawansowanej technologii zagranicznej. Wskaźnik niezawodności produktu osiągnął międzynarodowy poziom zaawansowany.
Jest bezpieczny, trudnopalny i ognioodporny, wolny od zanieczyszczeń i można go zainstalować bezpośrednio w centrum załadunku. Jest bezobsługowy, łatwy w instalacji, ma niski całkowity koszt eksploatacji, niskie straty, dobrą odporność na wilgoć, może normalnie pracować przy 100% wilgotności i można go uruchomić bez wstępnego suszenia po wyłączeniu. Charakteryzuje się niskim wyładowaniem niezupełnym, niskim poziomem hałasu, silną funkcją rozpraszania ciepła i może pracować przy obciążeniu znamionowym 150% w warunkach wymuszonego chłodzenia powietrzem.
Jest szeroko stosowany w wieżowcach, centrach handlowych, lotniskach, stacjach, dokach, metrze, fabrykach, podziemnych stacjach dystrybucyjnych, morskich platformach wiertniczych, elektrowniach i innych miejscach o trudnych warunkach i warunkach użytkowania.
Główne materiały i funkcje
W cewce zastosowano izolowany drut miedziany klasy F jako przewodnik oraz włókno szklane i materiał kompozytowy z żywicy epoksydowej jako izolację. Jego współczynnik rozszerzalności jest zbliżony do współczynnika rozszerzalności przewodu miedzianego i ma dobrą odporność na uderzenia, odporność na zmiany temperatury i odporność na pękanie. Wszystkie składniki włókna szklanego i żywicy epoksydowej są samogasnące i nie będą się palić. Jednocześnie cewka wysokiego napięcia jest odlewana z żywicy epoksydowej w stanie próżni 1 mbar, a wewnątrz cewki nie ma pęcherzyków, co zapewnia niewielkie wyładowanie częściowe cewki. Jednocześnie skutecznie zmniejsza się strata transformatora.
Żelazny rdzeń transformatora wykonany jest z serii 30EH120 wysokoprzepuszczalnych arkuszy stali krzemowej walcowanej na zimno o uporządkowanej orientacji ziaren, importowanych z Nippon Steel w Japonii, ze złączami z pełnym ukosowaniem pod kątem 45° i czteropoziomowym układaniem krok po kroku. Powierzchnia żelaznego rdzenia jest uszczelniona izolacyjną farbą z żywicy, aby zapobiec wilgoci i rdzy, a dwa zaciski i elementy złączne mają antykorozyjne warstwy ochronne. Cały żelazny rdzeń wykorzystuje nieułożone żelazne jarzmo i stalową konstrukcję płyty ciągnącej, co skutecznie zmniejsza straty w stanie jałowym, prąd jałowy i hałas żelaznego rdzenia.
W przypadku cewek niskonapięciowych i wysokoprądowych naprężenia zwarciowe są duże w przypadku zwarcia, a liczba zwojów niskiego napięcia jest niewielka. Im większy jest prąd niskiego napięcia, tym bardziej widoczny będzie problem niestabilnych amperozwojów, gdy używany jest typ uzwojenia drutu. Należy również wziąć pod uwagę problem odprowadzania ciepła. W tej chwili zastosowanie uzwojenia foliowego dla niskiego napięcia może lepiej rozwiązać powyższe problemy. Przede wszystkim produkty foliowe nie mają zwojów osiowych i kątów spiralnych osiowych uzwojeń. Amperozwojenia uzwojeń wysokiego i niskiego napięcia są zrównoważone, a naprężenia osiowe transformatora są małe w przypadku wystąpienia zwarcia. Po drugie, dzięki cienkiej izolacji, wielowarstwowe kanały powietrzne można dowolnie konfigurować, a problem odprowadzania ciepła jest również lepiej rozwiązany. Wewnętrzne spawanie cewki wykorzystuje spawanie ksenonowe na w pełni automatycznej maszynie do nawijania folii, która charakteryzuje się wysoką precyzją, niskim oporem spawania i brakiem zewnętrznego procesu spawania. Pomiędzy warstwami uzwojenia stosuje się izolację DMD, a końce po nawinięciu są uszczelniane i utwardzane żywicą.
Zastosowano wentylator chłodzący o przepływie krzyżowym z górnym nadmuchem, który charakteryzuje się niskim poziomem hałasu, wysokim ciśnieniem wiatru, pięknym wyglądem itp. oraz zwiększa zdolność przeciążeniową transformatora. Kontrola temperatury wykorzystuje inteligentny regulator temperatury, aby poprawić bezpieczeństwo i niezawodność działania transformatora.
OPIS PRODUKTU

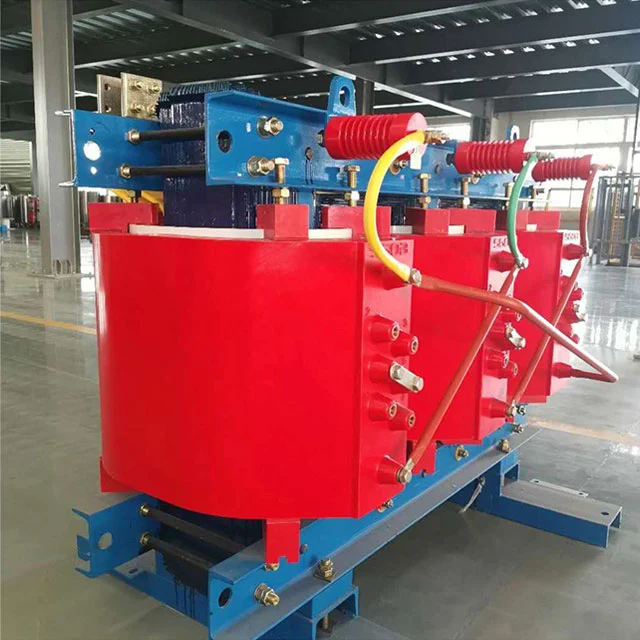

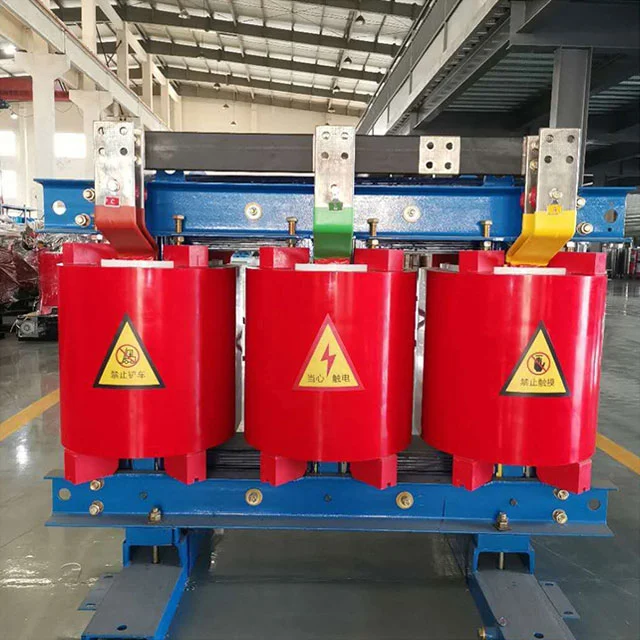

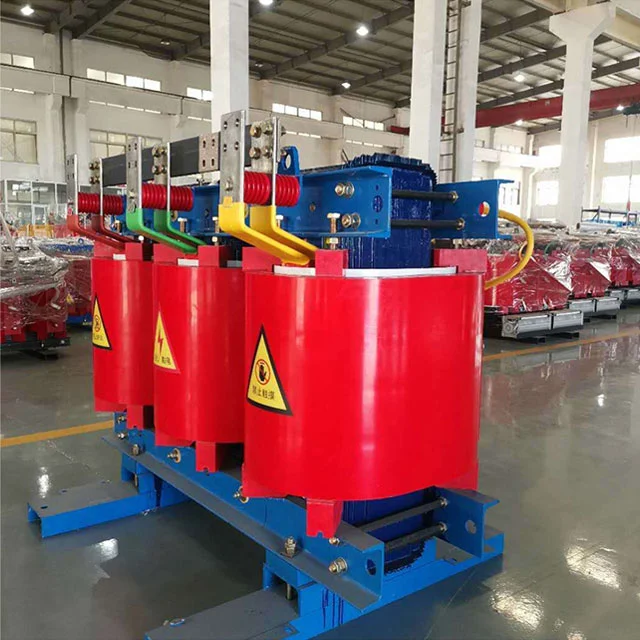

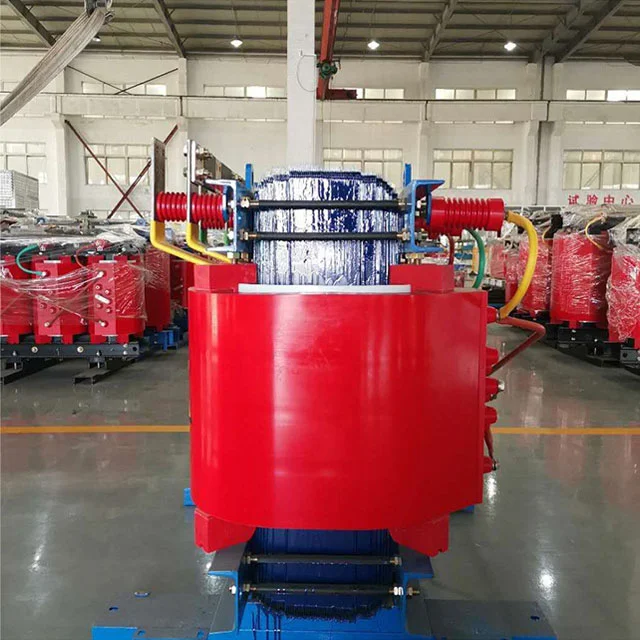

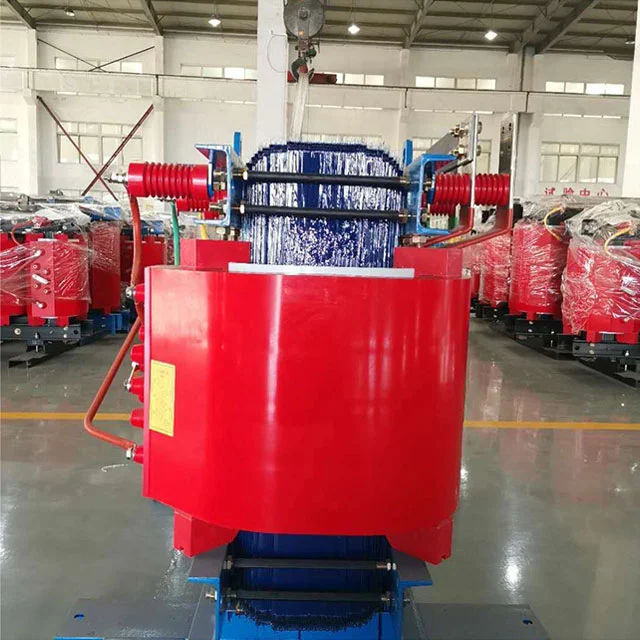

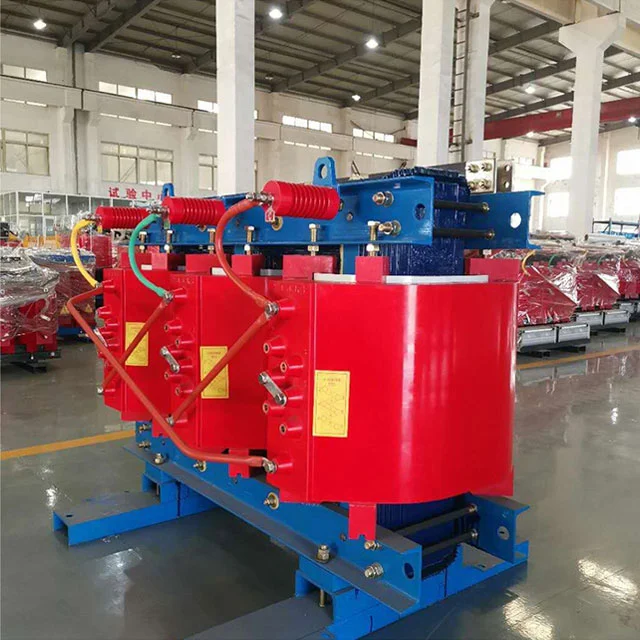

Transformator suchy izolowany żywicą epoksydową jest produktem bardzo bezpiecznym. Można go zainstalować bezpośrednio w centrum załadunku. Dobrze sprawdza się w środowisku o 100% wilgotności, bez wstępnego suszenia. Jest szeroko stosowany w budownictwie, centrum handlowym, lotnisku, stacji, porcie, metrze, fabryce, podziemnej stacji dystrybucji energii, morskiej platformie wiertniczej, elektrowni itp.
CECHY PRODUKTU
● Ognioodporne
● Odporność na wilgoć
● Łatwa konserwacja i instalacja
● Dobrze działa w trudnych warunkach otoczenia
● Produkt nie zanieczyszczający środowiska
● Niskie straty podczas kompleksowej eksploatacji
PARAMETRY
| MODEL | BEZ STRATY ŁADOWANIA (W) |
UTRATA ŁADOWANIA (120%) |
BLISKOŚĆ (%) |
PRĄD BEZ OBCIĄŻENIA (%) |
POZIOM HAŁASU (Lpa) dB |
WAGA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | WYMIAR (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | WYDAJNOŚĆ (KVA) | DŁUGOŚĆ (MM) |
SZEROKOŚĆ (MM) | WYSOKOŚĆ (MM) |
WZDŁUŻNA (MM) | POZIOME (MM) | WAGA (kg) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL FIRMY
Shanghai Industry Transformers Co., Ltd (SGOB) jest dostawcą pełnego asortymentu sprzętu do dystrybucji energii elektrycznej. Nasze produkty obejmują:
● Transformatory zanurzone w oleju
● Transformatory olejowe 35KV
● Transformatory elektrowni wiatrowych
● Transformatory rozdzielcze ze stopu amorficznego
● Transformatory fotowoltaiczne
● Transformatory podstacyjne typu skrzynkowego
● Transformatory suche z izolacją z żywicy epoksydowej
Nasza firma została założona w 2007 roku i obecnie posiada warsztat o powierzchni 40 000 m2 i zatrudnia ponad 200 pracowników. Nasze produkty znajdują szerokie zastosowanie w wielu gałęziach przemysłu, takich jak wytwarzanie i dystrybucja energii, produkcja węgla, metalurgia, ropa i gaz, chemia, budownictwo, porty, lotniska, infrastruktura kolejowa i komunalna.
Produkujemy również odpowiedni sprzęt, taki jak szafy i obudowy elektryczne, skrzynki rozdzielcze. Obecnie rozszerzamy naszą linię produktów o inne obszary związane z zasilaniem, takie jak złącza termokurczliwe, kable elektryczne i powiązany sprzęt mechaniczny itp. Naszym celem jest zbudowanie kompleksowej platformy dostaw sprzętu elektrycznego i części dla naszej globalnej bazy klientów.
Certyfikaty
Aby dostarczać produkty najwyższej jakości, polegamy na naszym rygorystycznym systemie kontroli jakości. Spośród 200 naszych pracowników 46 to inżynierowie z doświadczeniem. Nasz system jakości obejmuje kwalifikacje w zakresie:
● Krajowe Centrum Nadzoru Jakości Transformatorów w Chinach
● System Zarządzania Jakością ISO-9001:2008
● System Zarządzania Środowiskowego ISO-14001:2004
● System BHP OHSMS18000
Nasze patenty:
Nasze możliwości produkcyjne i testowania jakości obejmują:
● Automatyczne zwijanie folii
● Cyfrowe blachowanie i cięcie stali silikonowej
● W pełni automatyczny piec do suszenia próżniowego i linia lakiernicza
● Tester wyładowań niezupełnych HAEFLY
● Analizator mocy HAEFLY
● Analizator harmonicznych HAEFLY
Rezultatem jest doskonały produkt o wysokiej wydajności, niższym rozpraszaniu mocy i niskim poziomie hałasu, aby zmaksymalizować inwestycje w infrastrukturę.
